Drapage avec épaisseur non durcie
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : dans l'environnement de conception composite, procédez comme suit :
1. Cliquez sur
Simulation du drapage (Draping Simulation).
Simulation du drapage (Draping Simulation).2. Cliquez sur l'onglet Options (Options).
Description
Vous pouvez désormais effectuer une simulation de drapage sur la base d'une épaisseur de pli non durcie. Cette possibilité est utile pour la génération de fichiers pour une projection laser et la création des mises à plat de plis.
Lorsque vous exécutez votre simulation de drapage, vous pouvez indiquer s'il convient d'utiliser une épaisseur de pli durcie ou non durcie dans l'onglet Options (Options).
Le type d'épaisseur de pli sélectionné est indiqué dans la fenêtre graphique lors de la simulation du drapage.

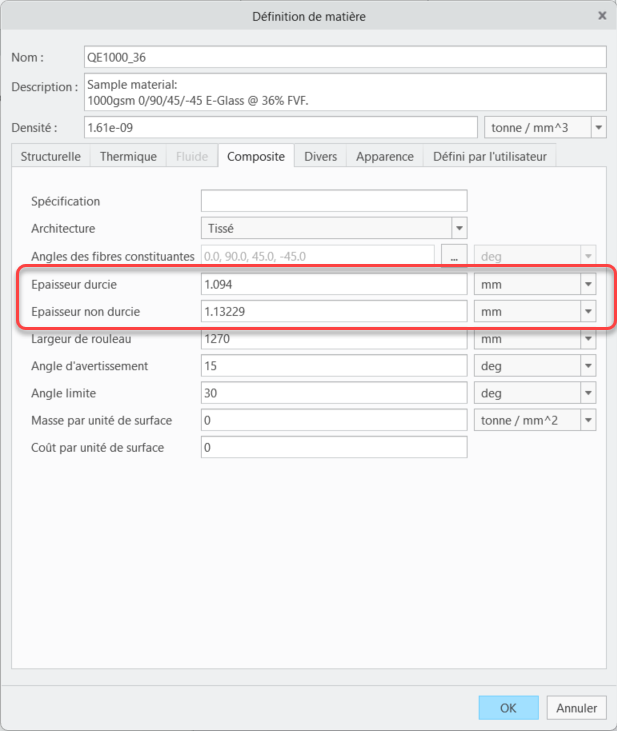

Vous pouvez spécifier la valeur de l'épaisseur de pli durcie ou non durcie dans l'onglet Composite (Composite) de la boîte de dialogue Définition de matière (Material Definition).
Avantages
Cette amélioration vous permet d'exécuter une simulation de drapage sur les plis sur la base de leur épaisseur non durcie et de préparer vos fichiers de mise à plat et de projection laser en fonction des résultats de drapage obtenus.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
