Améliorations apportées à l'algorithme de drapage
Creo Parametric 11.0.0.0
Emplacement dans l'interface utilisateur : dans l'environnement de conception composite, cliquez sur
Simulation du drapage (Draping Simulation).
Simulation du drapage (Draping Simulation).Description
Vous pouvez désormais effectuer une simulation de drapage sur les formes de pli qui n'étaient pas prises en charge dans les versions antérieures. En outre, cette évolution vous permet de générer de meilleures mises à plat.
Les fonctionnalités de simulation de drapage ont été améliorées pour éliminer les limitations initiales. Par exemple, vous pouvez sélectionner un emplacement pour le point amorce de telle sorte que la fibre de chaîne fixe ou la fibre de trame fixe pénètre et quitte la frontière du pli plusieurs fois.

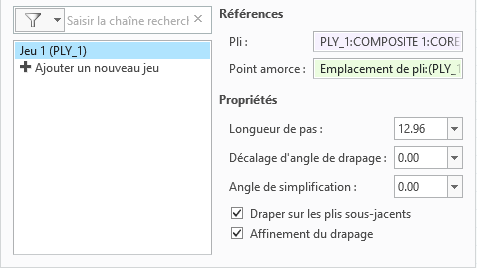

Vous pouvez utiliser l'option Affinement du drapage (Draping refinement) pour améliorer les résultats de drapage pour les petits plis sur une surface d'empilage relativement volumineuse.
Avantages
Cette amélioration vous permet d'effectuer une simulation de drapage et de générer de meilleures mises à plat pour des formes de pli spécifiques, auparavant difficiles à traiter ou non prises en charge.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
