Exemple : étude de transfert de chaleur conjugué - Simulation Live
L'exemple suivant montre les effets d'un fluide et d'un solide sur le transfert de chaleur dans un collecteur d'échappement.

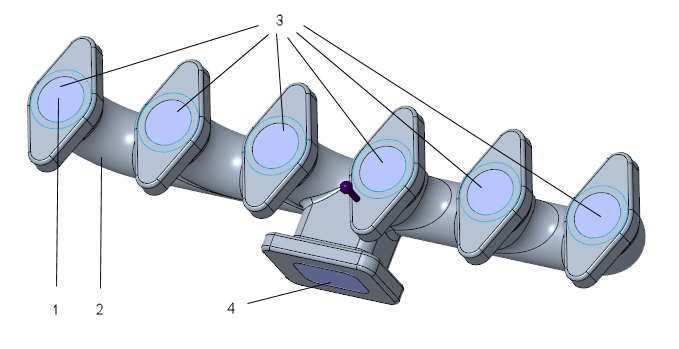

Un domaine de fluide interne est créé, comme illustré dans la figure suivante. Attribuez l'air comme matière du fluide.
1. Domaine de fluide : Air
2. Domaine de solide : Acier
3. Ecoulement massique d'entrée : 50 g/s
Température d'entrée : 600 °C
4. Pression de sortie : 0 N/m2
Dans l'arbre du modèle, cliquez avec le bouton droit de la souris sur le domaine de fluide, puis sélectionnez Air (Air) en tant que matière du fluide. La matière du collecteur est l'Acier (Steel). Il existe ainsi un domaine de fluide ainsi qu'un domaine de solide.
Attribuez des conditions aux limites d'écoulement massique de 50 g/s à chaque entrée du collecteur. Attribuez une température d'entrée de 600 °C à chaque entrée.
Attribuez une pression de sortie de 0 N/m2 à la sortie. Cliquez sur
Simuler (Simulate) pour démarrer l'étude de simulation. Dans la fenêtre graphique, vous pouvez voir les résultats de vitesse. La vitesse est plus élevée au niveau de la sortie qu'au niveau de l'entrée.
Simuler (Simulate) pour démarrer l'étude de simulation. Dans la fenêtre graphique, vous pouvez voir les résultats de vitesse. La vitesse est plus élevée au niveau de la sortie qu'au niveau de l'entrée.
De même, si vous modifiez la grandeur de résultat en Température (Temperature), vous verrez le résultat suivant, où la température est inférieure au niveau de la sortie.
Dans les deux cas, le domaine de solide ne participe pas à l'étude de simulation.
Pour étudier le transfert de chaleur entre les domaines de solide et de fluide, vous pouvez exécuter une étude de transfert de chaleur conjugué. Pour le même modèle, cliquez sur > , puis cochez la case Transfert de chaleur conjugué (Conjugate Heat Transfer). Une interface fluide-solide est créée. Elle est affichée dans l'arbre du modèle avec l'icône
. Des contacts liés sont automatiquement créés à chaque interface solide-fluide.
. Des contacts liés sont automatiquement créés à chaque interface solide-fluide.Dans ce cas, les résultats de l'étude sont visibles aussi bien pour le domaine de solide que pour le domaine de fluide. Vous pouvez créer une requête de résultats de simulation ou un palpeur de résultats pour les domaines de fluide et de solide.
1. Résultats de température pour le domaine de fluide
2. Résultats de température pour le domaine de solide
