Utilisation de la légende des résultats dans Creo Simulation Live
A propos de la légende des résultats
La légende des résultats est utilisée pour les éléments suivants :
• Pour sélectionner la grandeur de résultat à afficher
• Pour sélectionner les unités de la grandeur de résultat à afficher
• Pour sélectionner le composant du résultat
• Pour sélectionner la méthode de rendu des résultats
• Pour faire varier la plage de résultats affichés
• Pour sélectionner le mode et afficher la fréquence correspondante dans le cas d'une analyse modale
• Pour afficher le temps de simulation des études d'écoulement et études thermiques en régime transitoire

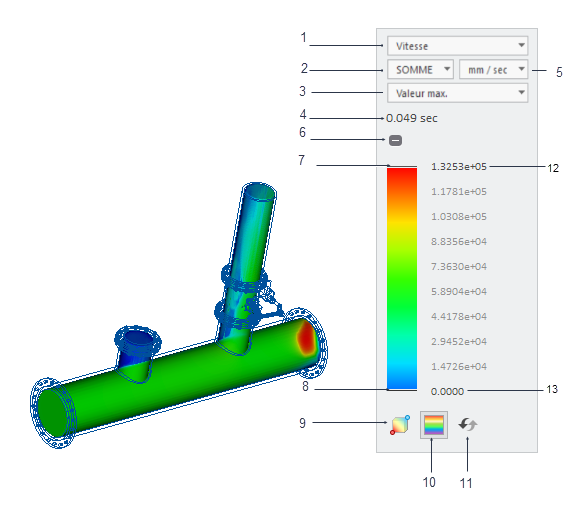

La figure suivante illustre l'utilisation de la légende des résultats. Dans cet exemple, la grandeur de résultat sélectionnée est la vitesse. La valeur maximale de vitesse affichée est de 132530 (1.3253 e05) mm/s, soit le maximum global, et la valeur minimale est de zéro, soit le minimum global de l'étude de simulation. Vous pouvez faire varier les valeurs de la légende entre les valeurs de maximum global et de minimum global.
1. Sélectionne une grandeur de résultat appropriée dans la liste.
2. Sélectionne un composant de la grandeur de résultat, le cas échéant, par ex., vitesse, déformation.
3. Sélectionne une méthode de rendu des résultats appropriée en fonction des résultats que vous souhaitez afficher.
4. Affiche le temps de simulation. S'applique uniquement aux études de simulation thermiques et de fluide en régime transitoire.
5. Unités : sélectionne les unités appropriées pour la grandeur de résultat affichée.
6. Réduit ou développe la légende.
7. Tirez le bord supérieur de la légende vers le bas pour modifier la plage de la valeur de résultat maximale affichée dans le modèle. Double-cliquez pour modifier la valeur maximale de la plage affichée.
8. Tirez le bord inférieur de la légende vers le haut pour modifier la plage de la valeur minimale affichée. Double-cliquez pour modifier la valeur minimale de la plage affichée.
9.
: active/désactive l'affichage de la position des valeurs minimale et maximale de la grandeur de résultat dans la fenêtre graphique. La position apparaît sous forme de cercles rouges et bleus.
: active/désactive l'affichage de la position des valeurs minimale et maximale de la grandeur de résultat dans la fenêtre graphique. La position apparaît sous forme de cercles rouges et bleus.10.
: bascule entre l'affichage des résultats sous forme de bandes de couleur distinctes ou de couleurs diffuses. L'affichage par défaut est avec des couleurs diffuses.
: bascule entre l'affichage des résultats sous forme de bandes de couleur distinctes ou de couleurs diffuses. L'affichage par défaut est avec des couleurs diffuses.11.
: réinitialise la plage de légendes avec le maximum/minimum global.
: réinitialise la plage de légendes avec le maximum/minimum global.12. Double-cliquez et entrez la valeur maximale à afficher.
13. Double-cliquez et entrez la valeur minimale à afficher.
Grandeurs de résultats
Certaines grandeurs de résultats calculées pour une étude sont également disponibles dans la légende. Les types de grandeurs de résultats disponibles dépendent de l'étude de simulation active. Lorsque vous modifiez le type de résultat sélectionné, les résultats qui apparaissent dans la fenêtre graphique changent instantanément. Certaines grandeurs de résultats peuvent être interrogées avec des palpeurs, même si elles ne sont pas disponibles dans la légende des résultats. Les types de résultats suivants sont disponibles pour une étude :
Type d'étude | Disponible dans la légende | Type de résultat | Description | ||
|---|---|---|---|---|---|
Modale |  | Fréquence modale | Réponse en fréquence du modèle pour le mode sélectionné. | ||
Modale, structure | | Déformation (Deformation) | Déformation du modèle, soit totale, soit dans une direction spécifique. | ||
Structure | | Contrainte de Von Mises (Von Mises Stress) | Une combinaison de toutes les composantes de contrainte. | ||
Structure | | Contrainte normale X (X Normal Stress) | Contrainte normale le long de l'axe X. | ||
Structure | | Contrainte normale Y (Y Normal Stress) | Contrainte normale le long de l'axe Y. | ||
Structure | | Contrainte normale Z (Z Normal Stress) | Contrainte normale le long de l'axe Z. | ||
Structure | | Contrainte de cisaillement XY (XY Shear Stress) | Contrainte de cisaillement agissant dans la direction Y du plan dont la normale extérieure est parallèle à l'axe X. | ||
Structure | | Contrainte de cisaillement YZ (YZ Shear Stress) | Contrainte de cisaillement agissant dans la direction Z du plan dont la normale extérieure est parallèle à l'axe Y. | ||
Structure | | Contrainte de cisaillement XZ (XZ Shear Stress) | Contrainte de cisaillement agissant dans la direction Z du plan dont la normale extérieure est parallèle à l'axe X. | ||
Structure | | Contrainte principale maximale (Maximum Principal Stress) | Contrainte principale maximale. | ||
Structure | | Contrainte principale moyenne (Middle Principal Stress) | Contrainte principale ayant une valeur numérique comprise entre la contrainte principale maximale et la contrainte principale minimale. | ||
Structure | | Contrainte principale minimale (Minimum Principal Stress) | Contrainte principale minimale. | ||
Structure | | Force de réaction locale (Local Reaction Force) | Force de réaction qui se développe à des positions restreintes dans un modèle. | ||
Structure | | Réaction résultante (Reaction Resultant) | Somme de toutes les forces de réaction. | ||
Simulation de fluide | | Vitesse (Velocity) | Vitesse d'écoulement dans l'étude de simulation d'un fluide. | ||
Thermique | | Température (Temperature) | Distribution de température dans l'étude de simulation d'un fluide ou une étude thermique. | ||
Thermique | | Densité de flux thermique (Heat Flux) | Résultats de la densité de flux thermique pour une étude de simulation de fluide ou une étude thermique. | ||
Mode de transfert de chaleur conjugué thermique de simulation de fluide |  | Flux thermique (Heat Flow) | Flux thermique à travers un solide. | ||
Simulation de fluide | | Pression statique (Static Pressure) | Pression en un point d'un corps se déplaçant avec le fluide. | ||
Simulation de fluide | | Pression totale (Total Pressure) | Somme de la pression statique et dynamique. | ||
Simulation de fluide | | Tourbillons (Vortices) | Dans le cas de l'étude de simulation d'un fluide, les tourbillons affiche la région d'un fluide dans lequel l'écoulement s'effectue autour d'une ligne d'axe, qui peut être droite ou courbe. | ||
Simulation de fluide | | Force X (Force X) | Force dans la direction X sur la surface d'un corps de fluide. | ||
Simulation de fluide | | Force Y (Force Y) | Force dans la direction Y sur la surface d'un corps de fluide. | ||
Simulation de fluide | | Force Z (Force Z) | Force dans la direction Z sur la surface d'un corps de fluide. | ||
Simulation de fluide | | Ecoulement massique (Mass Flow) | Mesure du débit massique. | ||
Simulation de fluide | | Flux volumique (Volume Flow) | Mesure du débit volumétrique. | ||
| |||||
Méthode de rendu des résultats
Méthode de rendu (Rendering Method) : sélectionne la méthode de rendu des résultats utilisée pour générer l'image des résultats dans la fenêtre graphique :
• Surface (Surface) : affiche les résultats sur la surface du modèle.
• Composite (Composite) : affiche l'activité à l'intérieur du modèle.
• Surface inverse (Inverse Surface) : visualisez la section derrière la première surface rencontrée dans le modèle à partir d'un point de vue spécifique. On parle dans ce cas d'omission de surface. Cette technique permet de mieux comprendre la structure sous-jacente des modèles complexes.
• Isosurface (Isosurface) : visualise les surfaces qui correspondent à une valeur de grandeur spécifique.
• Valeur max. (Max Value) : affiche la valeur maximale de quantité figurant le long du champ de vision partant de votre oeil jusqu'à l'arrière du modèle. Cette méthode est utile lorsque vous recherchez des maxima dans le modèle qui pourraient être cachés dans le cas contraire.
• Valeur min. (Min Value) : affiche la valeur minimale figurant le long du champ de vision partant de votre oeil jusqu'à l'arrière du modèle.
Composante de résultat
Composante de résultat (Result Component) : choisissez la composante de vecteur du résultat que vous souhaitez afficher :
• X : composante X de grandeur de résultat.
• Y : composante Y de grandeur de résultat.
• Z : composante Z de grandeur de résultat.
• SOMME (SUM) : valeur résultant de la quantité de résultats.
Variation de la plage des résultats affichés
Vous pouvez utiliser la légende des résultats pour faire varier la plage des résultats affichés.

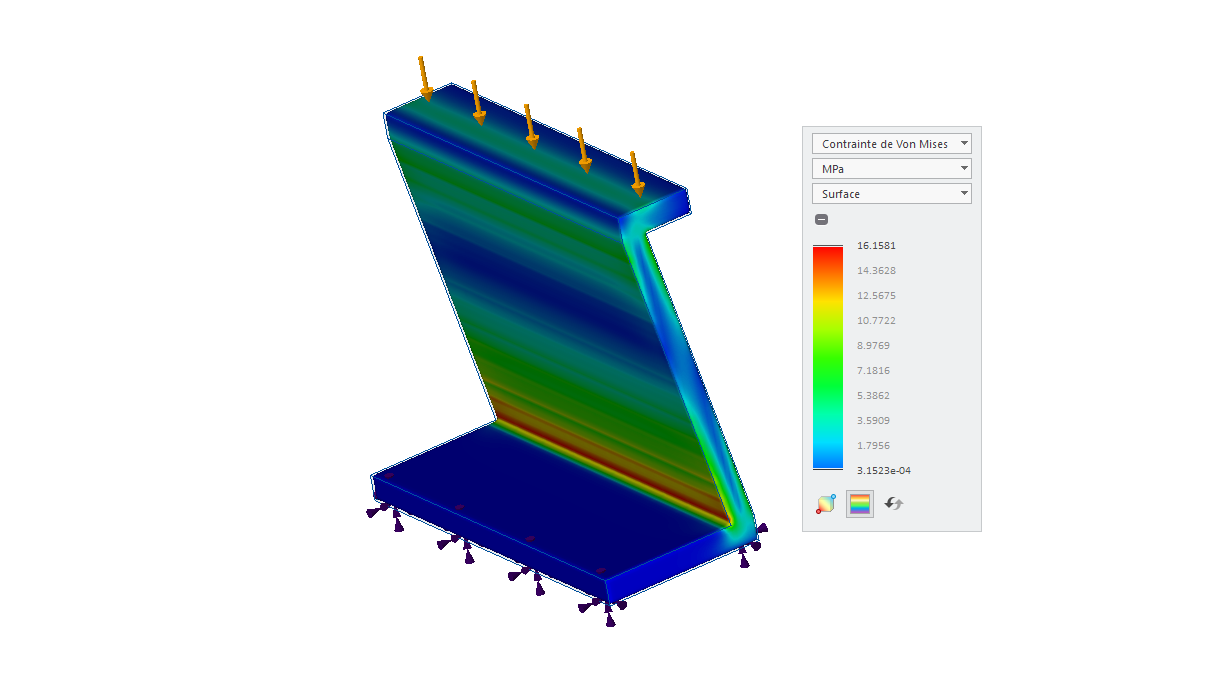

Dans l'exemple suivant de contrainte de Von Mises, les valeurs par défaut de la légende des résultats sont illustrées dans la figure suivante. La valeur maximale (16 MPa) sur la légende est le maximum global, la valeur minimale est proche de zéro et correspond au minimum global.

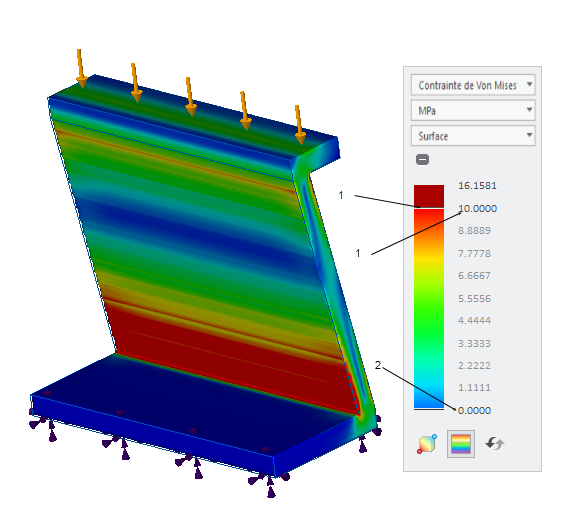

Définissez la limite supérieure sur 10 MPa et la limite inférieure sur 0. Les résultats sont décrits ci-dessous.
1. Double-cliquez et entrez 10.000 ou tirez pour amener la limite supérieure à 10.000.
2. Double-cliquez et entrez la valeur exacte – 0 comme limite inférieure de la légende.
Tous les résultats au-dessus de 10 MPa s'affichent en rouge et tous les résultats en dessous de 0 sont en bleu.
Cliquez sur pour rétablir la valeur par défaut des limites de légende.

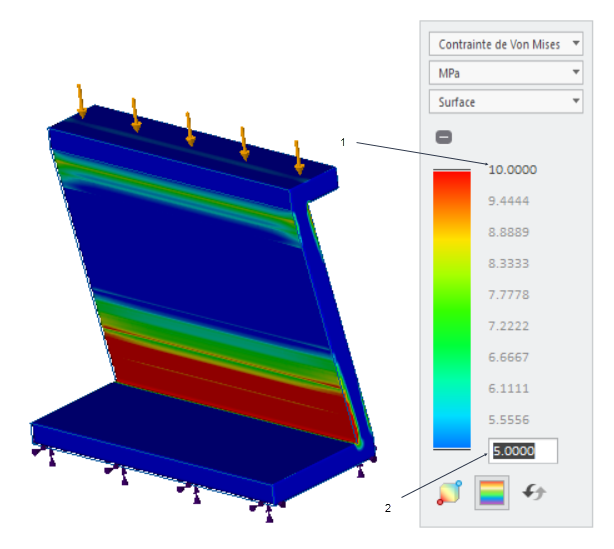

pour rétablir la valeur par défaut des limites de légende.Pour la même simulation, vous pouvez afficher les résultats dans une plage plus étroite. Par exemple, pour afficher les contraintes entre 5 et 10 MPa, double-cliquez sur la valeur minimale et entrez 5, puis double-cliquez sur la valeur maximale et entrez 10. La plage de résultats est maintenant de 5 à 10 MPa, comme illustré dans la figure suivante.
1. Double-cliquez et entrez la valeur maximale de 10 MPa ou tirez pour ajuster la limite supérieure.
2. Double-cliquez sur et entrez la valeur minimale 5 MPa ou tirez pour ajuster la limite inférieure.
