悬垂算法增强功能
Creo Parametric 11.0.0.0
用户界面位置:在复合材料设计环境中,单击
“悬垂仿真”(Draping Simulation)。
说明
现可针对早期版本不支持的铺层形状执行悬垂仿真。此外,还可生成更为理想的平整形态。
增强的悬垂仿真功能可移除初始限制。例如,可为种子点选择一个位置,以使固定经向纤维或固定纬向纤维多次进入和退出铺层边界。

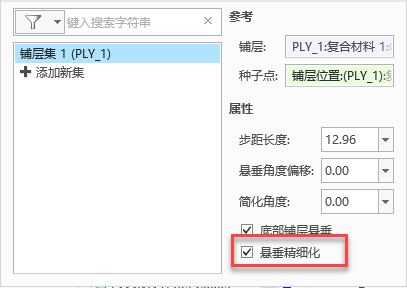

可使用“悬垂精细化”(Draping refinement) 选项改善相对较大的叠层曲面上的小铺层的悬垂结果。
优点
可通过此增强功能执行悬垂仿真,并为之前问题重重或不受支持的特定铺层形状创建更为理想的平整形态。
附加信息
提示: | 无。 |
限制: | 无已知限制。 |
其是否替换了现有功能? | 否。 |
与此功能相关的配置选项: | 无。 |
