基于区域的设计

基于区域的设计

Creo Parametric 11.0.0.0

用户界面位置：在复合材料设计环境中，执行以下操作：

• 单击

“铺层”(Ply)。在“类型”(Type) 下，选择

“基于区域的铺层”(Zone Based Ply)。

• 使用“区域”(Zones) 组中的下列命令：

◦

“层压板区域”(Laminate Zone)

◦

“区域堆叠”(Zone Stacks)

◦

“区域内的铺层”(Plies From Zones)

视频

说明

现可使用新的基于区域的设计来创建基于区域的铺层和芯层。

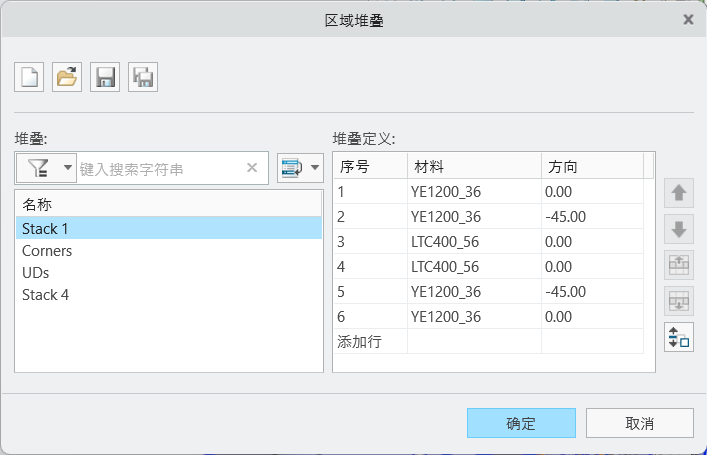

可在叠层曲面上定义概念性区域，并创建包括局部层压板定义的区域堆叠方案。

可使用“区域内的铺层”(Plies From Zones) 工具将区域与区域堆叠方案和环坐标系组合在一起，以自动创建基于区域的铺层和芯层。

修改区域边界时，基于区域创建的基于区域的铺层和芯层的边界会随之更新。

优点

可使用区域和区域堆叠定义概念性的自顶向下复合材料设计。

附加信息
