Exportar patrón plano
Creo Parametric 10.0.1.0
Ubicación en la interfaz de usuario: en el diseño compuesto, pulse en > .
Vídeos
Descripción
Ahora se puede utilizar el nuevo comando Exportar patrón plano (Export Flat Pattern) para las capas de material con resultados de drapeado correctas con el fin de crear uno o más ficheros DXF o DWG de los contornos de patrón plano de las capas de material.
Se puede exportar cada capa de material a un fichero separado, o bien exportar todas las capas seleccionadas al mismo fichero con varias opciones para controlar la posición de los contornos. Opcionalmente, también se pueden añadir varias propiedades de capa de material a los ficheros exportados.
Se puede utilizar el generador de nombres de fichero para el formato de fichero inteligente al exportar cada capa de material a un fichero independiente.

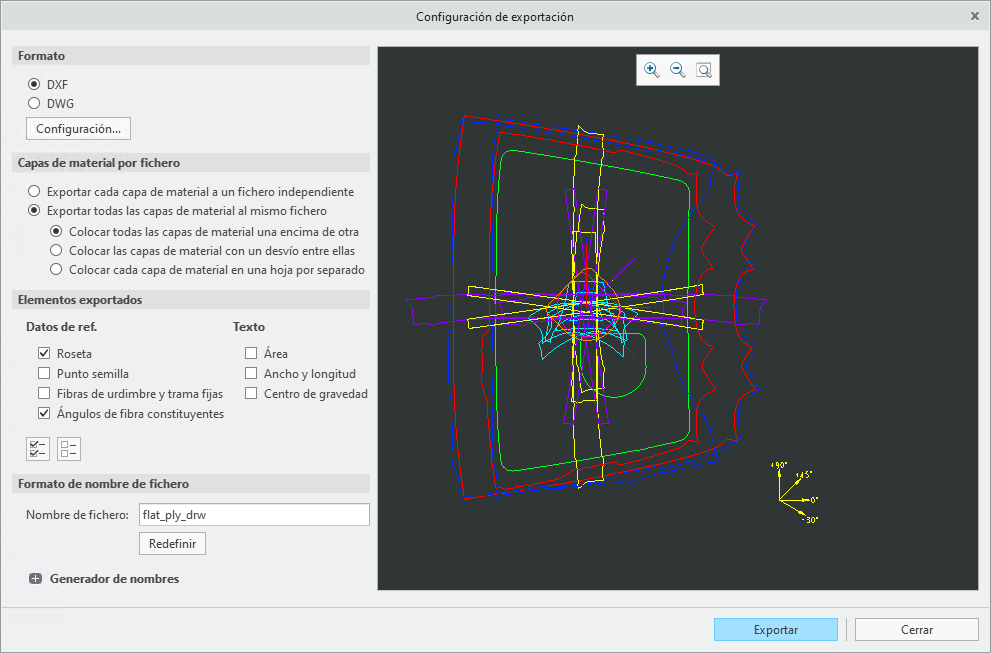

Para definir la configuración por defecto de las opciones del cuadro de diálogo Configuración de exportación (Export Setup), utilice las siguientes opciones de configuración:
• export_plies_to_dxf_dwg_files: permite especificar si cada capa de material se debe exportar a un fichero independiente o si se deben exportar todas las capas de material al mismo fichero.
• export_ply_area_text_to_dxf_dwg: permite especificar si se debe exportar la información textual sobre el área de una capa de material.
• export_ply_cog_text_to_dxf_dwg: permite especificar si se debe exportar la información textual sobre el centro de gravedad de una capa de material.
• export_ply_dir: permite especificar la ubicación por defecto en la que se almacenarán las capas de material exportadas.
• export_ply_fiber_ang_to_dxf_dwg: permite especificar si se deben exportar los ángulos de fibra constituyentes de una capa de material.
• export_ply_fibers_to_dxf_dwg: permite especificar si se deben exportar las fibras de urdimbre y trama fijas de una capa de material.
• export_ply_file_format: permite especificar el tipo de fichero de exportación preferido por defecto para las capas de material exportadas.
• export_ply_rosette_to_dxf_dwg: permite especificar si se debe exportar la roseta de referencia de una capa de material.
• export_ply_seed_pnt_to_dxf_dwg: permite especificar si se debe exportar el punto semilla de una capa de material.
• export_ply_size_text_to_dxf_dwg: permite especificar si se debe exportar la información textual sobre el ancho y la longitud de una capa de material.
• exported_ply_file_name: permite especificar el nombre de fichero por defecto para el fichero exportado. Al exportar cada capa de material a un fichero independiente, el nombre de la capa de material se añade automáticamente como sufijo.
• plies_placement_in_dxf_dwg_file: permite especificar la posición de las capas de material cuando se exportan múltiples capas de material al mismo fichero.
Beneficios
Con esta mejora, se puede exportar el contorno plano y crear uno o más ficheros de patrón plano. Posteriormente, estos ficheros se pueden enviar a la máquina de anidamiento o corte.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Opciones de configuración nuevas: • export_plies_to_dxf_dwg_files separate*/same • export_ply_area_text_to_dxf_dwg yes*/no • export_ply_cog_text_to_dxf_dwg yes*/no • export_ply_dir <empty>*/<file path> • export_ply_fiber_ang_to_dxf_dwg yes*/no • export_ply_fibers_to_dxf_dwg yes*/no • export_ply_file_format dxf*/dwg • export_ply_rosette_to_dxf_dwg yes*/no • export_ply_seed_pnt_to_dxf_dwg yes*/no • export_ply_size_text_to_dxf_dwg yes*/no • exported_ply_file_name Flat_ply_drw*/<text string> • plies_placement_in_dxf_dwg_file aligned*/offset/separate |
