Creo Parametric 10.0.0.0

Local da interface do usuário: No aplicativo de design generativo, clique em Física > Massa.

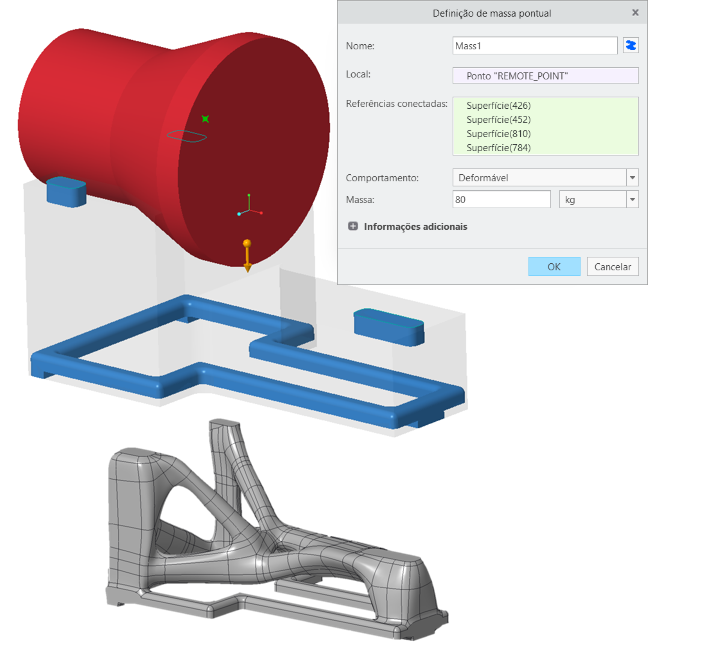

No design generativo, agora, é possível definir uma massa pontual para representar uma massa concentrada sem rigidez e forma específica e, em seguida, aplicá-la às superfícies da geometria preservada.

É possível usar uma idealização de massa pontual para estudar como o modelo se comporta com a massa localizada em um local específico sem especificar a geometria inteira. Uma carga centrífuga ou de aceleração é requerida para dar suporte a uma idealização de massa pontual.

Esse aprimoramento está disponível em estudos modais e estruturais.

Com esse aprimoramento, é possível aplicar facilmente uma carga de massa sem a necessidade de especificar a geometria inteira. Esse aprimoramento captura o objetivo de design sem comprometer as condições de carregamento.
