Restrição de simetria rotacional
Creo Parametric 10.0.0.0
Local da interface do usuário:

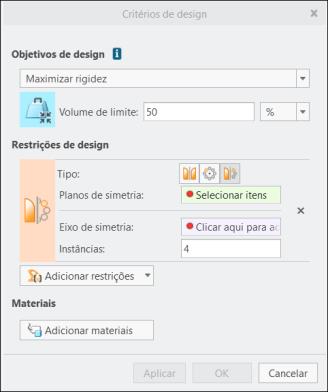

1. No aplicativo de design generativo, clique em Adicionar critérios de design. A caixa de diálogo Critérios de design é aberta.
2. Clique em > > .
Vídeos
Descrição
Agora, é possível usar a simetria rotacional como restrição geométrica adicional nos critérios de design de um estudo generativo.
Em uma restrição Simetria, agora, é possível selecionar simetria planar, simetria rotacional ou ambas. Ao configurar a simetria rotacional, você deve especificar o eixo de simetria e o número de instâncias para o padrão rotacional.
Ao executar otimizações de design generativas, é necessária a capacidade de garantir que a geometria otimizada seja estruturada de forma simétrica em torno de um eixo. Essa simetria pode precisar ser aplicada em conjunto com a simetria através de um plano.
Vantagens
As versões anteriores do Creo tinham suporte somente para restrições de simetria através de um plano. Esse aprimoramento fornece maior controle sobre a saída de geometria das otimizações generativas. Ele ajuda a gerar designs radialmente balanceados.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | A reconstrução de B-rep (representação de limite) pode não manter uma simetria rotacional exata. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
