Estilo: Soporte de factor de estiramiento para la longitud de tangente de curva
Creo+
Ubicación en la interfaz de usuario: pulse en >
Editar curva (Curve Edit) > > .
Editar curva (Curve Edit) > > .Vídeos
Descripción
Ahora, en la herramienta Estilo se incluye un factor de estiramiento para las longitudes de las curvas tangentes, lo que proporciona un control más preciso al diseñar o editar curvas.

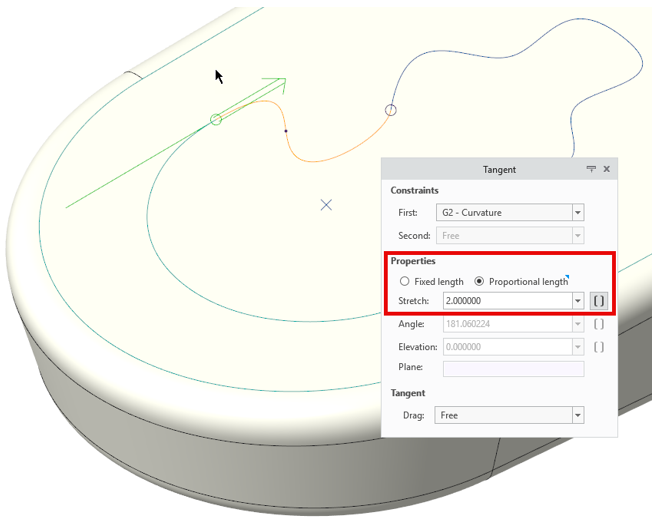

• En lugar del valor anterior de suavizar longitud, el factor de estiramiento define la longitud de la tangente como proporción de la longitud de tangente natural.

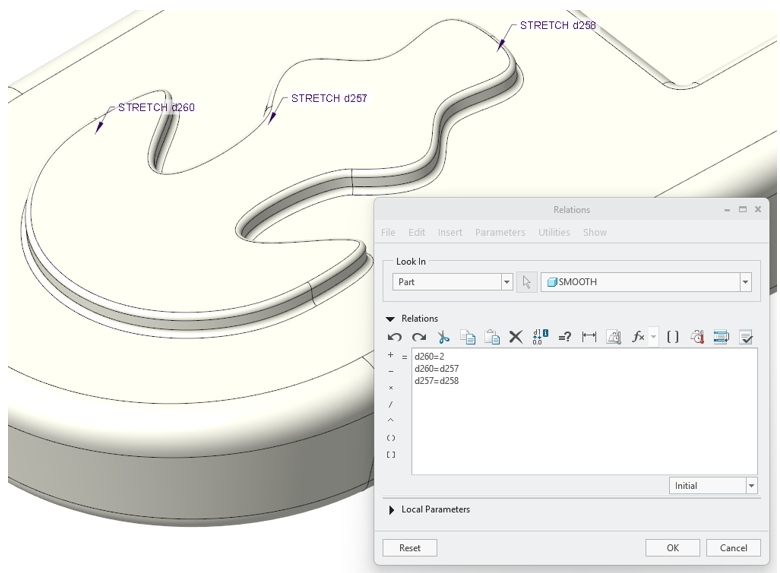

• Este factor se puede visualizar como una cota editable para realizar ajustes fuera de Estilo y la integración con otras funciones, tales como relaciones y tablas de familia.
Esta actualización se alinea con controles de estiramiento similares que se encuentran en la mezcla de límites (curva por puntos) y Estilo (tangencia de superficie).
Beneficios
• Se proporciona un control más preciso sobre la longitud proporcional de las tangentes de curva.
• Se facilita la captura y comunicación de la intención de diseño al exponer el factor de estiramiento para su uso más allá de la herramienta Estilo.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
