Estilo: Generación automática de curvas de reparametrización trozo a trozo en superficies
Creo+
Ubicación en la interfaz de usuario: pulse en >
Estilo (Style) >
Superficie (Surface) >

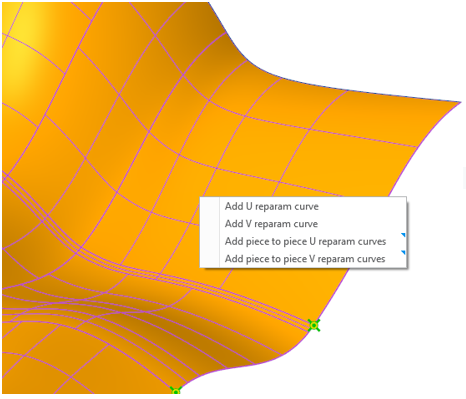

Reparametrización (Reparameterization)y, a continuación, pulse con el botón derecho del ratón en el modelo.
Estilo (Style) > Superficie (Surface) > Reparametrización (Reparameterization)y, a continuación, pulse con el botón derecho del ratón en el modelo.Vídeos
Descripción
Para las superficies de Estilo, Creo ahora permite la generación automática de curvas de reparametrización en las direcciones U y V, lo que mejora significativamente la calidad de la superficie.
Para las superficies con límites compuestos, ahora se pueden alinear automáticamente las curvas de reparametrización trozo a trozo con los puntos finales de límite, lo que garantiza una alineación precisa con sus homólogos del lado opuesto.

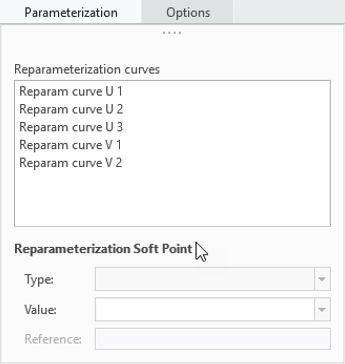

Estas curvas generadas aparecen en la lista Curvas de reparametrización (Reparameterization curves), donde se pueden refinar más según sea necesario.
Anteriormente, este proceso requería la creación manual de curvas de reparametrización y la alineación de los extremos de la curva con las referencias de límite.
Beneficios
• Se simplifica la creación de curvas de reparametrización, lo que hace que el proceso de diseño sea más intuitivo y eficiente.
• Permite ahorrar tiempo y esfuerzo al trabajar con superficies complejas.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
