Creo Simulate: Visualización de los resultados de material compuesto
Creo+
Ubicación en la interfaz de usuario: Efectúe las siguientes operaciones:
1. Después de crear y ejecutar un análisis en una estructura compuesta en Creo Simulate, abra el cuadro de diálogo Result Window Definition.

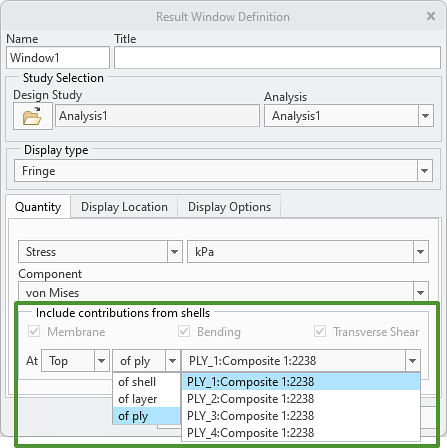

2. En Include contributions from shells, seleccione of ply tal como se muestra en la siguiente figura:
Los objetos laminados de la función de material compuesto aparecen en el cuadro adyacente.
3. Seleccione un objeto laminado de la lista.
4. Pulse en OK para ver los resultados del análisis de todo el objeto laminado.
Descripción
Ahora se pueden ver los resultados de la tensión de simulación de todo un objeto laminado en Creo Simulate, lo que ayuda a centrarse en él para comprender mejor el análisis.
Beneficios
Con esta mejora, se optimiza la productividad al mostrar los resultados del análisis para cada capa de material, lo que facilita la comprensión de los resultados del análisis del diseño compuesto.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
