Ubicación en la interfaz de usuario:

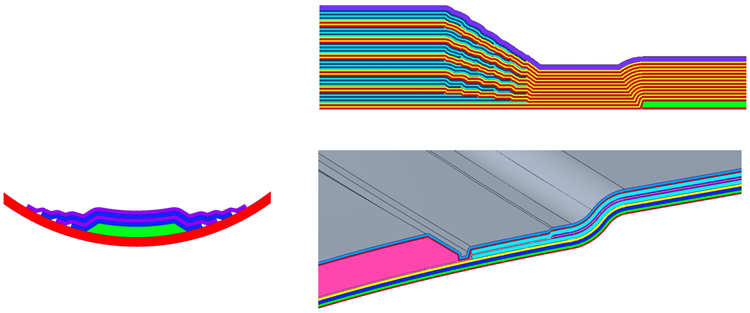

Ahora se puede utilizar el comando especial Sección de laminado (Laminate Section) para buscar dentro de un diseño compuesto y visualizar la laminación según la información del árbol de elementos laminados que correlaciona la codificación de colores del árbol de elementos laminados con la sección real. Se puede utilizar la opción de escala para evitar un zoom excesivo y ver mejor las capas de material muy finas que componen el diseño laminado.

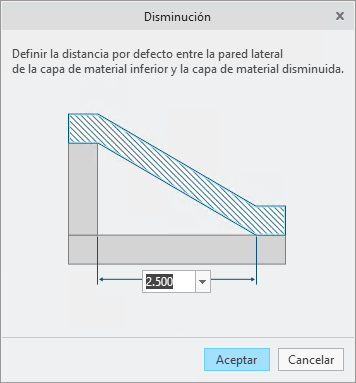

Se puede utilizar el comando Disminución (Drop-off) y definir el valor de disminución por defecto para controlar el comportamiento general de disminución de capa de material y núcleo sobre los contornos de capa de material subyacentes de la sección de laminado, lo que facilita la visualización de la distribución del material durante la laminación.

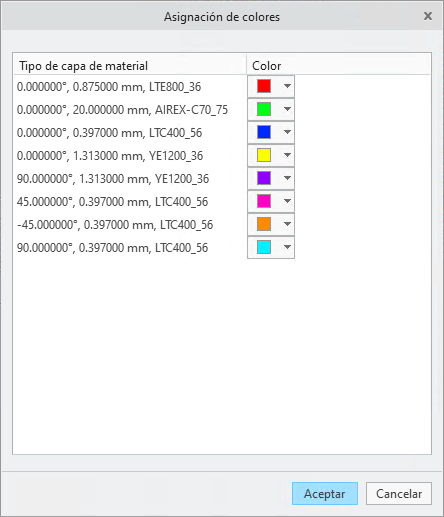

Se puede utilizar el comando Asignación de colores (Color Mapping) para cambiar la codificación de colores asignada por el sistema de las capas de material.

Estas mejoras son útiles cuando se diseña una laminación compuesta en Creo y se desea visualizar dicha laminación en una ubicación o una sección específica. Con estas mejoras, se pueden visualizar las interacciones y los solapados detallados de las capas de material internas basadas en la información de la lista de laminados, que se actualizan dinámicamente durante el arrastre de la sección. También se puede aplicar una escala a la geometría de capa de material en la dirección de laminación para mejorar la visibilidad.
