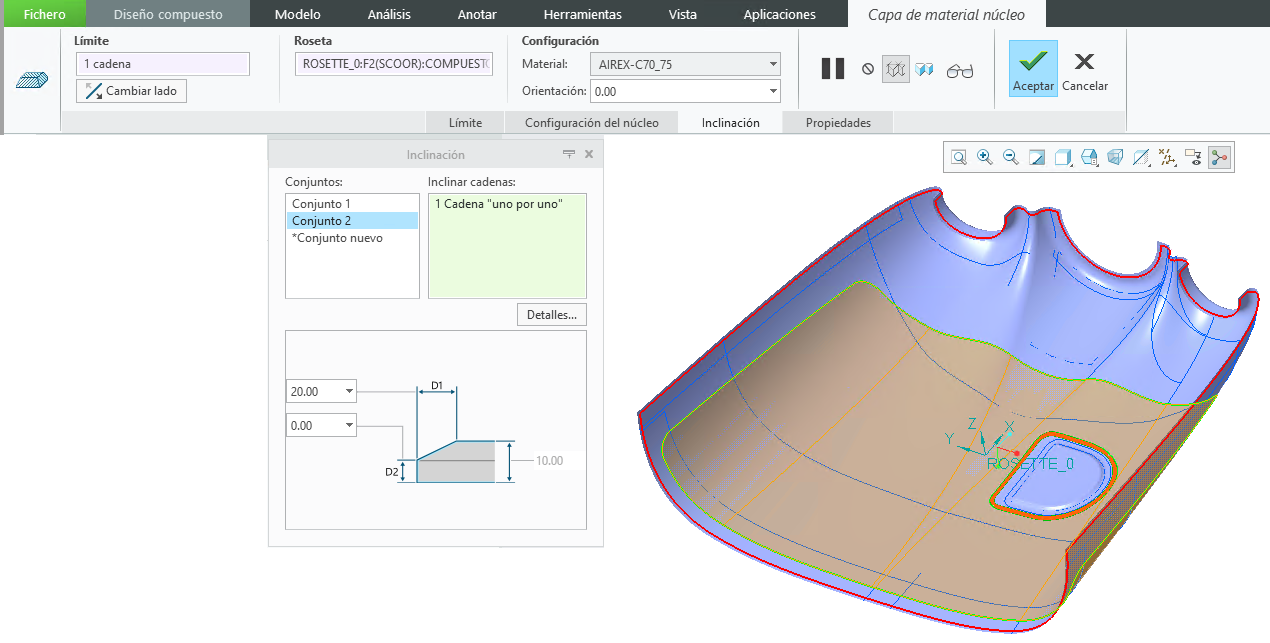

Ubicación en la interfaz de usuario: en Diseño compuesto, pulse en Capas de material (Plies) > Capa de material núcleo (Core Ply).

Ahora se puede utilizar el nuevo comando Capa de material núcleo (Core Ply) para crear un objeto de capa de material núcleo en el árbol de elementos laminados.

Una capa de material núcleo consta de una cadena de límite, una definición de material, un sistema de coordenadas de la roseta, un ángulo de orientación, el valor de disminución y una definición de inclinación opcional. Además del bucle de límite externo requerido, también se pueden incluir bucles internos.

Se puede definir una inclinación en cada cadena tangente de los bucles externos e internos. También se pueden aplicar múltiples valores de inclinación por bucle de límite si se seleccionan varias cadenas tangentes.

Para definir los prefijos por defecto del nombre y la secuencia de una capa de material núcleo, pulse en Fichero (File) > Opciones (Options). En el cuadro de diálogo Opciones de Creo Parametric (Creo Parametric Options) pulse en Aplicaciones (Applications) > Compuesto (Composite). Especifique los valores en Configuración de directiva de nombres (Name Policy Settings). De forma alternativa, defina las siguientes opciones de configuración:

Esta mejora es útil a la hora de diseñar un laminado compuesto. Anteriormente, no era posible definir un objeto de capa de material núcleo en Creo.

Con esta mejora, se pueden crear objetos de capa de material núcleo como uno de los objetos laminados clave en un diseño compuesto. También se puede utilizar para derivar un patrón plano para el mecanizado de la pieza compuesta.
