Subconectores
Procedimiento para asignar manualmente un conector y un subconector
Acerca de los subconectores
Se puede designar un subconjunto como conector y las piezas dentro del subconjunto como sus subconectores. A continuación, se podrán rutear hilos y cables hacia el conector y los subconectores.
Se deben designar puertos de entrada del conjunto para rutear los hilos y cables hacia el conector. Para rutear los hilos y cables hasta los subconectores, se deben designar los puertos de entrada de la pieza.

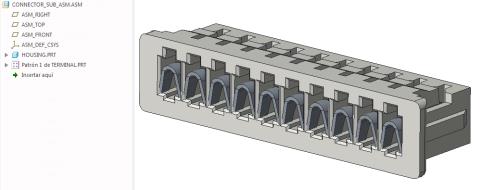

En este ejemplo, el conector (CONNECTOR_SUB_ASM.ASM) no tiene puertos de entrada del conjunto, pero el subconector (TERMINAL.PRT) tiene un puerto de entrada (sistema de coordenadas).
Se puede designar el conector y los subconectores manualmente o utilizar datos lógicos.
Al utilizar datos lógicos de Creo Schematics, el conjunto del conector corresponde a un grupo, la pieza del terminal corresponde a un bloque contenido en el grupo y el sistema de coordenadas designado corresponde al puerto del bloque.
Se pueden utilizar los valores de
Datos de cableado (Cabling Data)
para designar automáticamente los conectores mediante datos lógicos.
Datos de cableado (Cabling Data) para designar automáticamente los conectores mediante datos lógicos.Utilice
Parámetros (Parameters) para asignar los parámetros a los subconectores.
Parámetros (Parameters) para asignar los parámetros a los subconectores.Procedimiento para asignar un conector y un subconector usando datos lógicos
También es posible designar y asignar un subconector cuando se designa el conector padre, de la siguiente manera:
1. Pulse en Designar automáticamente (Auto Designate).
Designar automáticamente (Auto Designate).2. Si existen varias entradas, seleccione manualmente el conjunto que desea designar como conector.
3. Si existen varias entradas, seleccione manualmente las piezas que desea designar como subconectores.
