Se debe designar un componente del conjunto como conector antes de utilizarlo como tal. Esto permite que el componente pertinente lleve la información del pin y puerto de entrada para cables iniciales y finales.

Si se utiliza una referencia lógica de un fichero de diagrama, se puede utilizar el parámetro de conector de diagrama model_name para designar automáticamente componentes específicos como conectores. Una vez diseñada la pieza, se podrán rutear hilos o cables en ella.

Los componentes se pueden designar de forma automática o manual como conectores. Se puede cambiar la designación de un conector mediante su designación de nuevo o su modificación. También se puede anular la designación de un conector. Al anular la designación de un conector, se deben quitar todos los datos de conector.

Si el conjunto de cableado tiene una referencia lógica a un fichero de diagrama o un fichero XML, se puede designar automáticamente un componente en el conjunto como un conector. La designación automática de un componente como conector es posible únicamente si el conector correspondiente del fichero de diagrama o el fichero XML tiene asociado el parámetro <model_name nnn>. En este parámetro, nnn es el nombre de modelo de la pieza 3D del conjunto de cableado que se desea representar como el conector.

En un fichero XML, el conjunto puede tener una estructura tipo grupo-bloque-puerto en vez de una estructura grupo-puerto. Una estructura grupo-bloque-puerto tiene subconectores con puertos dentro de un conector padre con puertos.

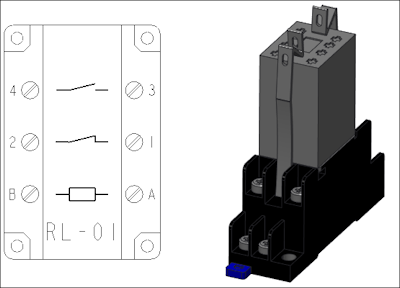

La ilustración siguiente muestra un conjunto con una estructura grupo-puerto:

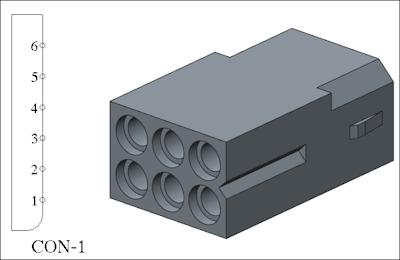

La ilustración siguiente muestra un conjunto con estructura grupo-bloque-puerto con subconectores L1 y L2 y con L3 como conector padre:

L1 tiene dos puertos, P1 y P2. L2 tiene dos puertos, P3 y P4. L3 tiene dos puertos, P5 y P6.

Utilice la opción Contraer subconectores (Collapse Sub-Connectors) para reasignar los puertos o pines de los subconectores a su conector padre y quitar los subconectores.
