Extensión del límite de la capa de material por referencia
1. Seleccione una capa de material para extender.
2. Pulse en >
Extender capa de material (Extend Ply). Se abre la ficha Recortar/extender capa de material (Trim/Extend Ply).
Extender capa de material (Extend Ply). Se abre la ficha Recortar/extender capa de material (Trim/Extend Ply).3. En Método (Method), seleccione
Extender por referencia (Extend by Reference).
Extender por referencia (Extend by Reference).4. En el cuadro Cadena de extensión (Extension chain), especifique la parte del límite que desee quitar del límite. Se pueden seleccionar aristas, cadenas o segmentos de cadena conectados. Sin embargo, no se puede seleccionar un bucle cerrado.
 | Seleccione una arista, una cadena o un segmento de cadena. Pulse Mayús y seleccione una o más aristas, cadenas o segmentos de cadena conectados para añadirlos a la selección. |
5. En el cuadro Hasta la cadena (Up to chain), especifique la referencia de extensión seleccionando aristas, cadenas o segmentos de cadena conectados en la superficie de laminación. No es posible seleccionar referencias que formen un bucle cerrado.
| | Cuando se obtenga un resultado inesperado, haga que la referencia de extensión sea lo suficientemente larga como para solapar la cadena de extensión e inténtelo de nuevo. Para obtener más información, consulte Ejemplo: Extender por referencia. |
6. Pulse en
Aceptar (OK).
Aceptar (OK).Ejemplo: Extender por referencia

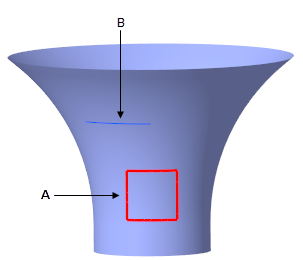

En el siguiente gráfico se muestra un modelo compuesto con una capa de material y una referencia de extensión.
A: capa de material
B: referencia de extensión

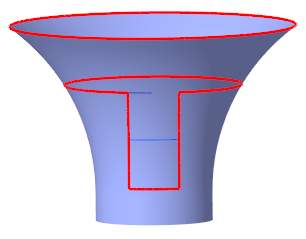

Cuando se utiliza la herramienta de extensión por referencia para extender la arista superior de la capa de material hasta la referencia de extensión, se puede obtener un resultado inesperado, tal como se muestra en el siguiente gráfico:

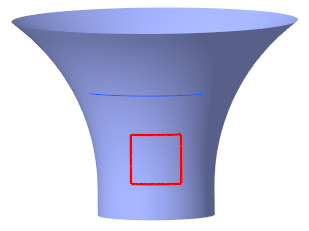

Para evitar esta situación, haga que la referencia de extensión sea lo suficientemente larga como para solapar la arista de extensión, tal como se muestra en el siguiente gráfico:

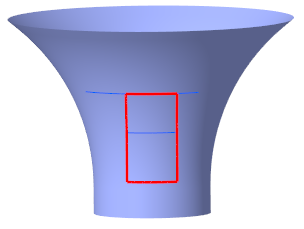

El resultado deseado se muestra en la siguiente gráfico:
