Vendo seções cruzadas nos resultados do Creo Ansys Simulation
É possível criar e ver resultados de plotagem de contorno recortada ao longo de qualquer seção cruzada de um modelo.
Para criar uma seção cruzada em um resultado ativo, execute os passos a seguir:
1. Na árvore de modelo, selecione um resultado. Clique com botão direito no
para ativar o resultado.
para ativar o resultado.2. Clique em Seção para abrir a aba Seção.
3. Selecione uma referência ao longo da qual você deseja ver uma seção dos resultados.
4. Mova o arrastador 3D para ver dinamicamente os resultados recortados ao longo da seção da referência

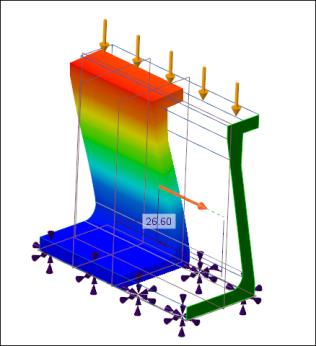

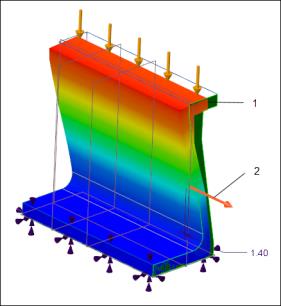

 1. Plano de referência para a seção cruzada 2. Arrastador 3D |  Puxe o arrastador ao longo da direção de referência para ver os resultados recortados |
5. Clique em
OK para salvar os resultados da seção cruzada. Os resultados da seção cruzada são salvos na árvore de modelo, na qual eles podem ser vistos, editados ou apagados.
OK para salvar os resultados da seção cruzada. Os resultados da seção cruzada são salvos na árvore de modelo, na qual eles podem ser vistos, editados ou apagados.Para ver os resultados ao longo de uma seção cruzada do seu modelo criada anteriormente, selecione a seção cruzada na árvore de modelo. Clique com botão direito no para ativar os resultados.

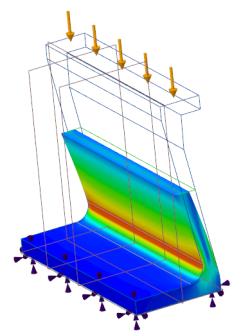

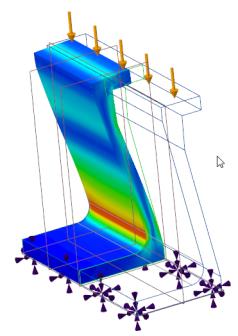

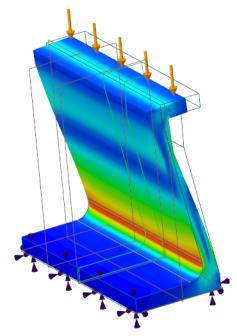

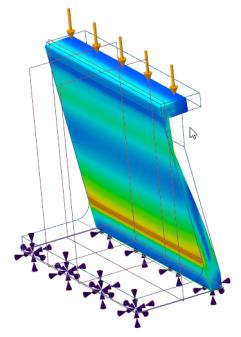

para ativar os resultados.Resultados completos sem nenhuma seção selecionada  | Resultados com seção cruzada ao longo da direção X selecionada  | Resultados com seção cruzada ao longo da direção Y selecionada  | Resultados com seção cruzada ao longo da direção Z selecionada  |
Clique em
na legenda para ocultar ou exibir a vista da estrutura de arame do modelo nos resultados.
na legenda para ocultar ou exibir a vista da estrutura de arame do modelo nos resultados. |  |

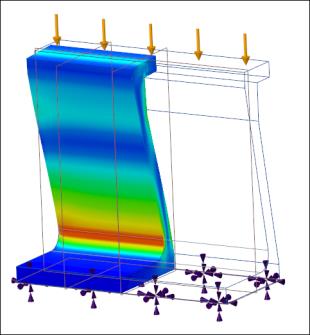

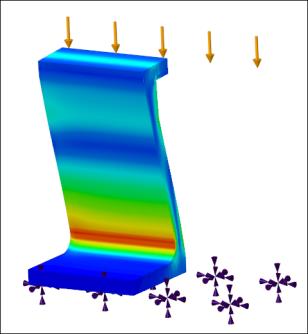

Seção cruzada ao longo do eixo Z com estrutura de arame do modelo exibida | Seção cruzada ao longo do eixo Z com estrutura de arame do modelo oculta |
