Legenda de resultados no Creo Ansys Simulation
Legenda de resultados
Os resultados são exibidos com uma legenda de resultados que é usada para as finalidades a seguir:
• Para selecionar o resultado a ser exibido junto com seu subtipo, quando aplicável.
• Para variar o intervalo de resultados exibidos.
• Para selecionar as unidades dos resultados.
• Para mudar a aparência dos resultados.

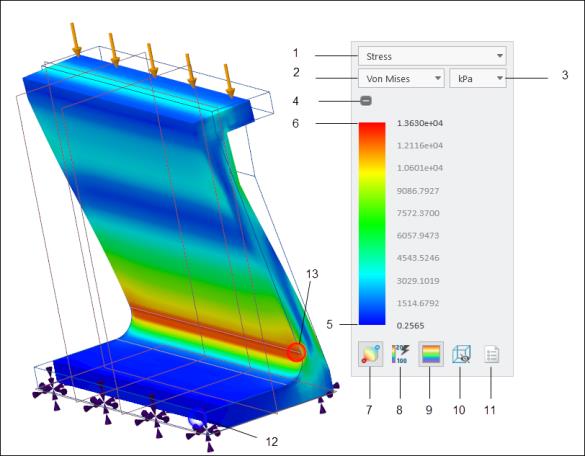

A figura a seguir exibe os diferentes componentes da legenda de resultados para um resultado de tensão de von Mises:
1. Exibe o nome da quantidade de resultados ou permite selecionar o resultado para ver nos resultados globais.
2. Subtipo da quantidade de resultados.
3. Unidades.
4. Expande ou recolhe a legenda de resultados.
5. Valor mínimo da quantidade de resultados — Clique para editar quando o botão
for selecionado.
for selecionado.6. Valor máximo da quantidade de resultados — Clique para editar quando o botão for selecionado.
for selecionado.7.
— Alterna a exibição dos valores máximo e mínimo dos resultados do modelo na janela de gráfico
— Alterna a exibição dos valores máximo e mínimo dos resultados do modelo na janela de gráfico8. — Alterna entre a exibição dos valores máximo e mínimo globais calculados automaticamente e a permissão dos valores de resultados mínimo e máximo editáveis do usuário. Quando essa opção é selecionada, é possível ampliar ou diminuir o intervalo de resultados exibidos.
— Alterna entre a exibição dos valores máximo e mínimo globais calculados automaticamente e a permissão dos valores de resultados mínimo e máximo editáveis do usuário. Quando essa opção é selecionada, é possível ampliar ou diminuir o intervalo de resultados exibidos.9.
— Alterna entre a exibição de resultados como faixas de cores distintas ou cores difusas. A exibição default são cores difusas.
— Alterna entre a exibição de resultados como faixas de cores distintas ou cores difusas. A exibição default são cores difusas.10.
— Alterna a exibição da vista da estrutura de arame do modelo.
— Alterna a exibição da vista da estrutura de arame do modelo.
— Abre a caixa de diálogo 12. Valor mínimo de resultados exibido com um círculo azul quando o botão é pressionado.
é pressionado.13. Valor máximo de resultados exibido com um círculo vermelho quando o botão é pressionado.
é pressionado.As configurações de legenda selecionadas aplicam-se somente ao resultado ativo e são salvas com os resultados quando você salva o modelo e os dados de simulação.
Configurações de legenda avançadas
A caixa de diálogo Configurações de legenda avançadas fornece as opções a seguir:

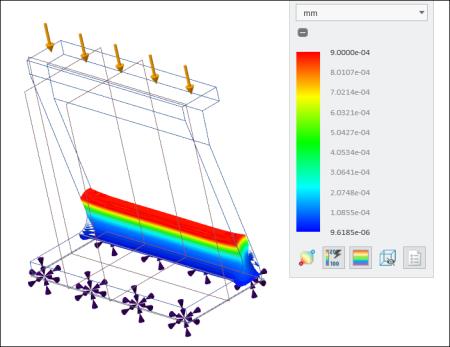

• Recortar com relação ao intervalo — Oculta os dados que estão fora do intervalo especificado. Isso significa que os resultados que estão acima do valor máximo ou abaixo do valor mínimo não são coloridos. Por exemplo, na figura a seguir, os valores acima da magnitude de deslocamento máximo (mais do que 9.0 e-4) não são exibidos quando Recortar com relação ao intervalo está marcada.

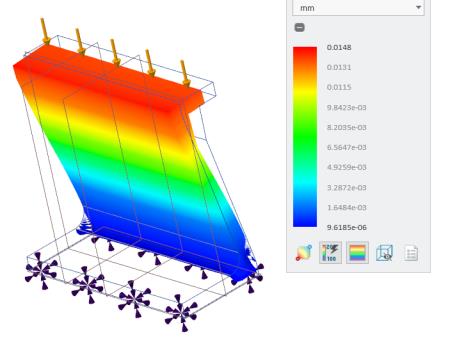

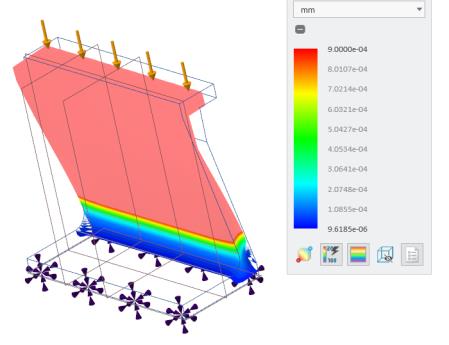

Com intervalo de resultados default  | Recortar com relação ao intervalo marcada  | Recortar com relação ao intervalo desmarcada  |
• Número de cores — O número de faixas de cor a serem exibidas na plotagem de contorno.
• Distribuição de cores — Selecione uma das opções a seguir:
◦ Linear — O intervalo de cada faixa de contorno é constante. As cores são distribuídas uniformemente.
Essa opção é útil para contornos em que os dados variam de maneira uniforme ao longo do intervalo variável.
◦ Logarítmica — A distribuição de faixas de cores usa uma escala logarítmica.
Essa opção é útil para contornos em que os dados inclinam-se bastante em direção à extremidade inferior do intervalo variável.

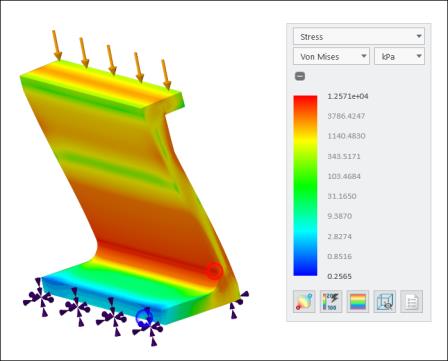

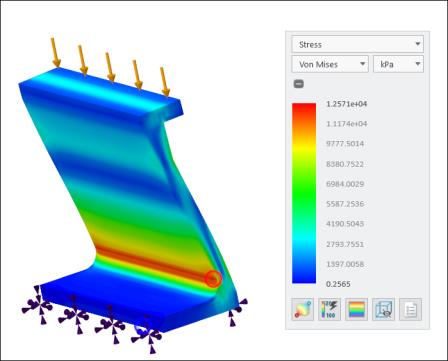

O exemplo a seguir mostra a distribuição linear e logarítmica para o mesmo intervalo de resultados.
Distribuição linear  | Distribuição logarítmica  |
