Vendo resultados globais
Vendo resultados globais
Os resultados globais são calculados para cada estudo que é executado. Quando uma execução de estudo é concluída, os resultados globais ficam disponíveis e podem ser vistos na janela de gráfico usando um dos métodos a seguir:.
• Clique em > para exibir os resultados do modelo na janela de gráfico.
• Na árvore de simulação, selecione > . Clique com botão direito em
para ativar os resultados. Os resultados são exibidos no modelo na janela de gráfico.
para ativar os resultados. Os resultados são exibidos no modelo na janela de gráfico.Selecione a quantidade de resultados globais que você deseja ver na legenda de resultados.
Minibarra de ferramentas de resultados
Os resultados globais são exibidos junto com uma minibarra de ferramentas que contém os comandos a seguir:
•
— Usado como uma alça para arrastar e reposicionar a minibarra de ferramentas em qualquer lugar da janela de gráfico.
— Usado como uma alça para arrastar e reposicionar a minibarra de ferramentas em qualquer lugar da janela de gráfico.•

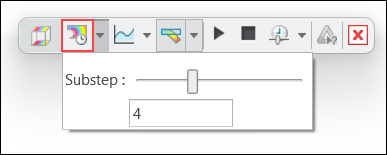

— Abre o controle Resultados do subpasso. Mova o botão deslizante para ver os resultados em diferentes subpassos. Como alternativa, digite o subpasso para o qual você deseja ver os resultados.
— Abre o controle Resultados do subpasso. Mova o botão deslizante para ver os resultados em diferentes subpassos. Como alternativa, digite o subpasso para o qual você deseja ver os resultados.

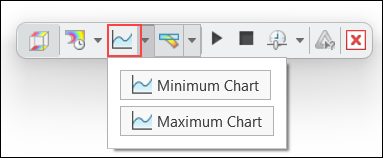

• Clique em
Gráfico mínimo e Gráfico máximo para ver gráficos dos valores mínimo e máximo da quantidade de resultados em diferentes subpassos.
Gráfico mínimo e Gráfico máximo para ver gráficos dos valores mínimo e máximo da quantidade de resultados em diferentes subpassos.

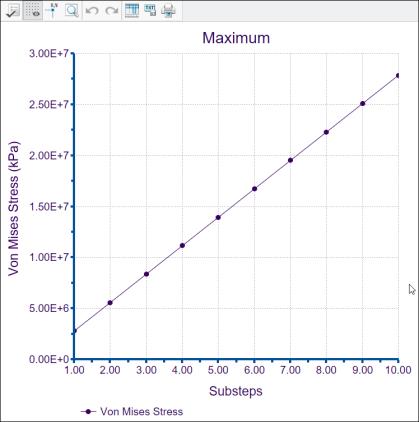

A figura a seguir exibe o valor máximo da tensão de von Mises em 10 subpassos diferentes.
•
Alterna entre exibir resultados deformados ou não deformados. Por default, os resultados deformados são exibidos.
Alterna entre exibir resultados deformados ou não deformados. Por default, os resultados deformados são exibidos.A figura a seguir exibe como os resultados não deformados e os resultados deformados que são dimensionados com valores diferentes aparecem.
Modelo | Resultados não deformados | Resultados deformados com dimensionamento automático = 1 | Resultados deformados com dimensionamento automático = 5 |
|---|---|---|---|
 |  |  |  |
Clique na seta ao lado de para usar as opções adicionais a seguir para resultados deformados:
para usar as opções adicionais a seguir para resultados deformados:◦ Dimensionar automaticamente — Opção default. Selecione um valor fixo na lista adjacente como fator de dimensionamento para os resultados deformados.
◦ Dimensão da deformação — Especifique um número real positivo como fator de dimensionamento para os resultados deformados, em que o valor 1 indica nenhum dimensionamento ou um resultado verdadeiro.
• As opções a seguir controlam a exibição dos resultados animados:
◦
Iniciar — Inicia a animação dos resultados de deformação.
Iniciar — Inicia a animação dos resultados de deformação.◦
Pausar — Pausa a animação dos resultados de deformação.
Pausar — Pausa a animação dos resultados de deformação.◦
Parar — Para a animação dos resultados de deformação.
Parar — Para a animação dos resultados de deformação.◦
Velocidade — Muda a velocidade da animação.
Velocidade — Muda a velocidade da animação.•
— Cria uma consulta de simulação que permite ver os resultados em um ponto. A consulta de simulação somente está disponível para resultados não deformados.
— Cria uma consulta de simulação que permite ver os resultados em um ponto. A consulta de simulação somente está disponível para resultados não deformados.•
— Para de exibir os resultados.
— Para de exibir os resultados.
