스타일: 커브 탄젠트 길이에 대한 스트레치 계수 지원
Creo+
사용자 인터페이스 위치: >
커브 편집(Curve Edit) > > 을 클릭합니다.
커브 편집(Curve Edit) > > 을 클릭합니다.동영상
설명
이제 스타일 도구에 커브 탄젠트 길이에 대한 스트레치 계수가 포함되어 커브를 설계하거나 편집할 때 보다 정밀하게 제어할 수 있습니다.

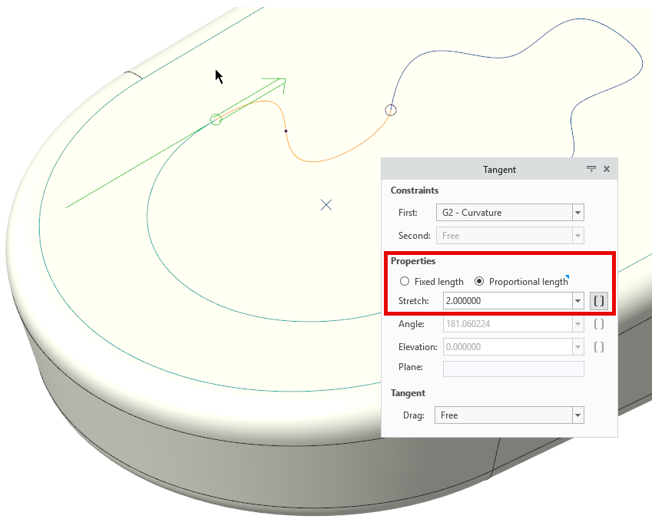

• 이전 완화 길이 값 대신 스트레치 계수를 사용하여 탄젠트 길이를 자연 탄젠트 길이에 비례한 비율로 설정합니다.

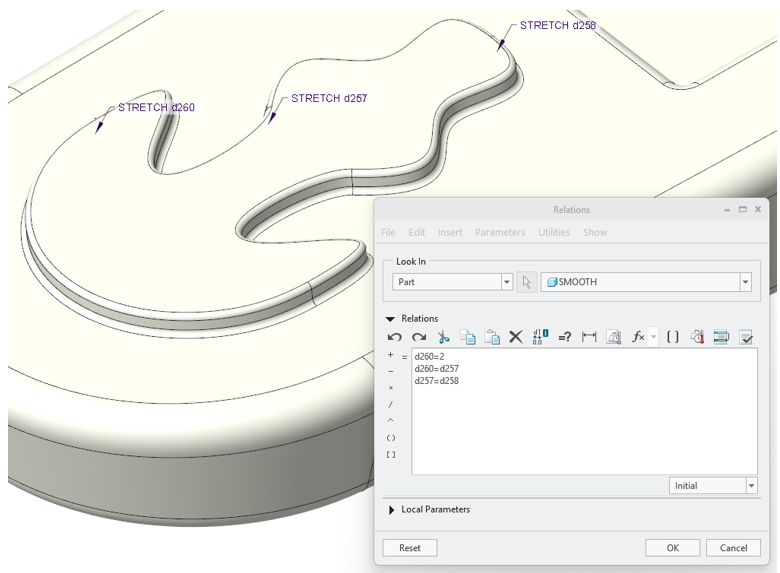

• 이 계수는 편집 가능 치수로 표시될 수 있으므로, 스타일 외부에서 조정할 수 있으며 관계식 및 패밀리 테이블과 같은 다른 피쳐와 통합할 수 있습니다.
이 업데이트는 경계 블렌드(점 통과 커브) 및 스타일(서피스 탄젠트)에 있는 유사한 스트레치 제어 기능과 일치합니다.
이점
• 커브 탄젠트의 비례 길이를 세밀하게 제어할 수 있습니다.
• 스타일 도구 외부에서 사용할 수 있도록 스트레치 계수를 제공하여 설계 의도를 더 쉽게 캡처하고 전달할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
