스타일: 서피스에서 자동 조각 간 재매개 변수화 커브 생성
Creo+
사용자 인터페이스 위치: >
스타일(Style) >
서피스(Surface) >

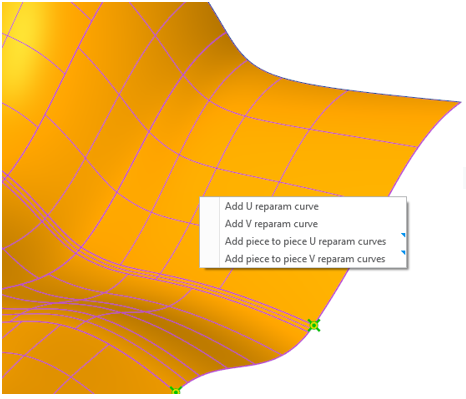

재매개 변수화(Reparameterization)를 클릭한 다음 모델을 마우스 오른쪽 버튼으로 클릭합니다.
스타일(Style) > 서피스(Surface) > 재매개 변수화(Reparameterization)를 클릭한 다음 모델을 마우스 오른쪽 버튼으로 클릭합니다.동영상
설명
스타일 서피스의 경우 이제 Creo에서 U 방향과 V 방향 모두로 재매개 변수화 커브를 자동 생성하여 서피스 품질이 크게 향상됩니다.
조합 경계가 있는 서피스의 경우 이제 조각 간 재매개 변수화 커브를 경계 끝점에 자동으로 정렬하여 반대쪽에 있는 해당 커브와 정확하게 정렬할 수 있습니다.

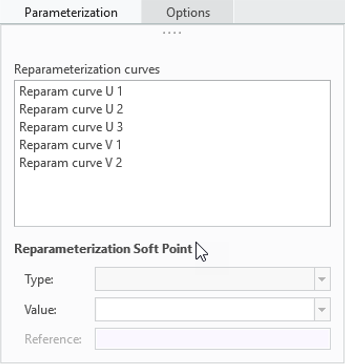

이렇게 생성된 커브는 재매개 변수화 커브(Reparameterization curves) 목록에 나열되며, 여기에서 필요에 따라 더 미세 조정할 수 있습니다.
이전에는 이 프로세스를 수행하려면 재매개 변수화 커브를 수동으로 생성하고 커브 끝점을 경계 참조에 정렬해야 했습니다.
이점
• 재매개 변수화 커브 생성을 간소화하여 설계 프로세스를 보다 직관적이고 효율적으로 만듭니다.
• 복잡한 서피스로 작업할 때 시간과 노력을 절약합니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
