스케쳐의 투영 및 오프셋 개선 사항
Creo+
사용자 인터페이스 위치: > , > 을 클릭합니다.
동영상
설명
투영 및 오프셋 도구의 개선된 기능은 다음과 같습니다.
• 복합 커브를 유연하게 사용합니다.
◦ 복합 커브의 개별 세그먼트를 선택합니다.
◦ 복합 커브의 개별 세그먼트에 대한 다음 작업을 지원합니다.
▪ 잘라내기, 삭제, 변환, 회전, 트림, 대칭복사, 복사 및 붙여넣기, 대체, 텍스트, 회전 및 크기 조정, 코너 트림, 모따기, 필렛
▪ 나누기, 선, 호 등과 같은 도구에서 조인트에 스냅
▪ 복합 커브 또는 개별 세그먼트의 색상 개선
◦ 복합 커브 세그먼트 ID가 더 안정적입니다.
◦ 체인 대체 및 재정의 워크플로가 개선되었습니다. 형상 ID는 참조된 체인 또는 루프를 대체하거나 수정한 후에도 형상에 남아 있는 세그먼트에 대해 유지됩니다.
• 투영 및 오프셋의 워크플로 개선 사항은 다음과 같습니다.
◦ 이제 다중 선택 워크플로가 기본값입니다.
◦ 형상 미리 보기는 도구를 종료하거나, 스케쳐 환경을 벗어나거나, 다른 도구로 전환할 때도 유지됩니다.

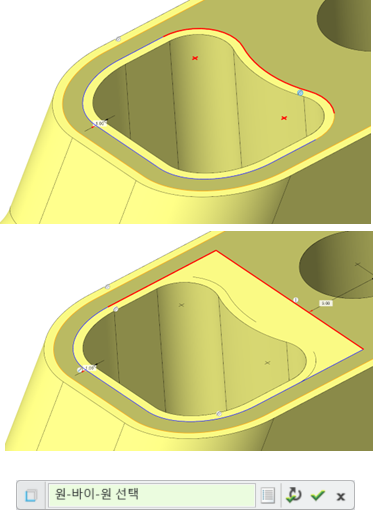

◦ 커브에 대한 체인 선택은 체인 선택 방법의 전체 세트를 제공합니다.
이점
유용성 및 생산성 향상을 위해 워크플로가 개선되었습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
