유용성 및 생산성 개선 사항
Creo+
사용자 인터페이스 위치:
• > >
• >
• >
설명
스케쳐의 개선 사항은 다음과 같습니다.
• 중점 선 도구 - 중심을 선택하고 밖으로 끌어 선을 생성할 수 있는 새 선 도구입니다. 생성된 선은 선택한 중심점을 기준으로 대칭입니다.
• 개선된 형태 팔레트 - 스케쳐의 기본 제공 형태 팔레트에는 3D로 다양한 치수 구조와 축 생성을 제공하는 추가 레이스트랙 형태가 포함되어 있습니다.

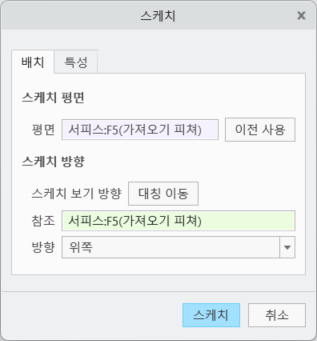

• 개선된 스케치 설정 대화 상자 - 이제 스케치(Sketch) 설정 대화 상자에 일반 노란색 표시기 및 빨간색 점 표시기가 포함되어 참조 상태와 관련된 문제 정보를 전달할 수 있습니다. 컬렉터를 마우스 오른쪽 버튼으로 클릭하고 문제(What's wrong)를 클릭하여 정보를 표시합니다.
이점
유용성 및 생산성이 향상되었습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
