고속 밀링 언더컷 가공 단계 개선 사항
Creo+
사용자 인터페이스 위치:
• 고급 측면 밀링 공구
a. 고속 밀링(High Speed Milling) 그룹에서 >
고속 밀링 언더컷 머시닝(HSM Undercut Machining)을 클릭합니다.
고속 밀링 언더컷 머시닝(HSM Undercut Machining)을 클릭합니다.b.
공구 관리자(Tool Manager)를 클릭하거나 공구(Tool) 목록에서
공구 편집(Edit Tools)을 선택하여 공구 설정(Tools Setup) 대화 상자를 엽니다.
공구 관리자(Tool Manager)를 클릭하거나 공구(Tool) 목록에서 공구 편집(Edit Tools)을 선택하여 공구 설정(Tools Setup) 대화 상자를 엽니다.• CIRC_INTERPOLATION 매개 변수
a. 고속 밀링(High Speed Milling) 그룹에서 > 고속 밀링 언더컷 머시닝(HSM Undercut Machining)을 클릭합니다.
고속 밀링 언더컷 머시닝(HSM Undercut Machining)을 클릭합니다.b. 매개 변수(Parameters) 탭을 클릭합니다.
동영상
설명

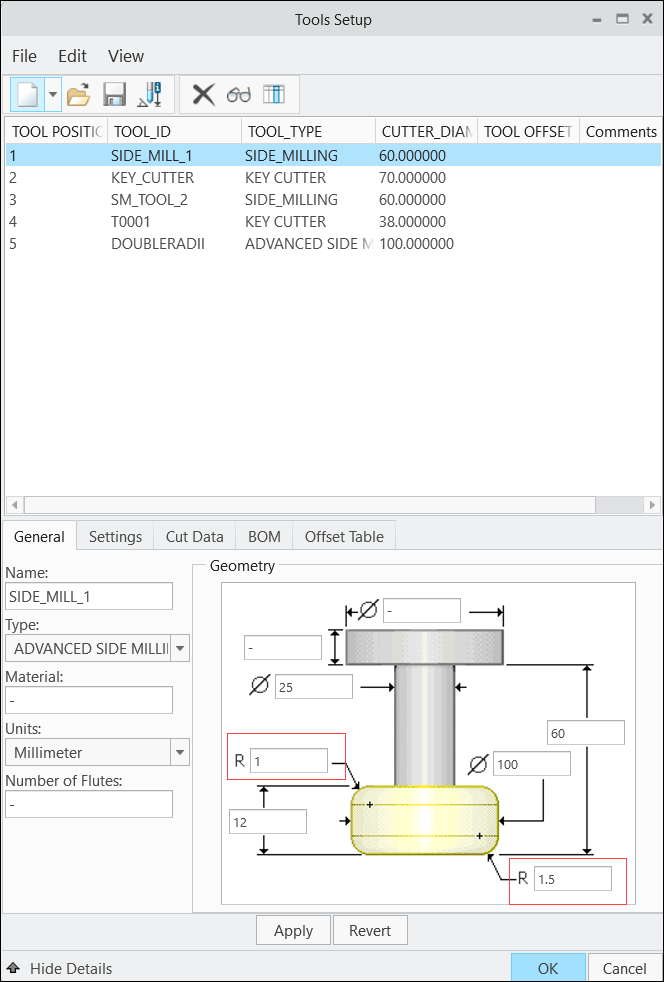

이제 고속 밀링 언더컷 가공 단계가 고급 측면 밀링 공구를 지원하도록 개선되었습니다. 이 공구의 상단 코너와 하단 코너에 대해 별도의 반지름을 정의하여 스핀들 위치에서 직접 볼 수 없는 언더컷 영역을 처리할 수 있습니다.
또한 고속 밀링 언더컷 가공 단계에서 CIRC_INTERPOLATION 매개 변수도 지원됩니다. 이 매개 변수는 CL 파일에서 호 또는 원을 따라 공구 동작을 출력하는 형식을 정의합니다.
이점
이러한 개선된 기능은 다음과 같은 이점을 제공합니다.
• 언더컷 영역에 대해 상단 코너와 하단 코너의 공구 반지름을 별도로 지원합니다.
• 가공 효율성을 향상시킵니다.
• Creo NC 워크플로와 일관된 사용자 경험을 제공합니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
