격자: 자동 라운드에 대한 설계 의도 체인
Creo+
사용자 인터페이스 위치: > >
격자(Lattice)를 클릭합니다.
격자(Lattice)를 클릭합니다.동영상
설명

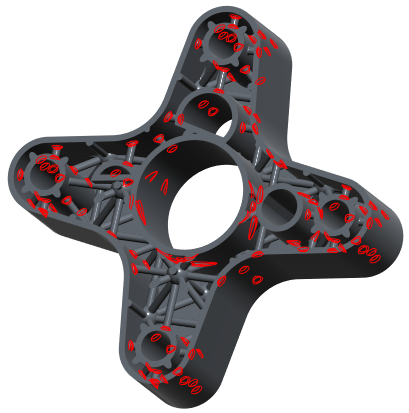

Creo 13에서는 격자 형상과 해당 경계 또는 셸 사이에 설계 의도 체인을 자동으로 생성하도록 격자 피쳐가 향상되었습니다. 의도 체인을 사용하여 자동 라운드 또는 라운드 피쳐를 생성할 수 있습니다.
의도 체인은
빔(Beams),
2.5D 또는
사용자 정의(Custom) 격자 유형에 대해 생성됩니다. 격자는 전체 형상(Full geometry) 표현을 사용해야 합니다. 격자와 경계 또는 셸은 동일한 바디의 일부여야 합니다.
빔(Beams), 2.5D 또는 사용자 정의(Custom) 격자 유형에 대해 생성됩니다. 격자는 전체 형상(Full geometry) 표현을 사용해야 합니다. 격자와 경계 또는 셸은 동일한 바디의 일부여야 합니다.의도 체인은 격자 피쳐를 완료하면 생성됩니다. 격자 피쳐가 완료된 후 의도 체인을 사용하여 라운드 또는 자동 라운드 피쳐를 생성합니다. 피쳐가 격자 피쳐 외부에 있으므로 필요하지 않을 때는 라운드를 억제하여 성능을 향상시킬 수 있습니다.
이점
자동으로 생성된 의도 체인을 사용하여 격자 형상과 해당 경계 또는 셸 사이에 자동 라운드 또는 라운드 피쳐를 쉽게 생성할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
