공구 경로 동작과 연관해제된 CL 라인을 건너뛰기 위한 새 옵션
Creo+
사용자 인터페이스 위치:
1. 제조에서 생성 중인 시퀀스의 탭을 클릭합니다.

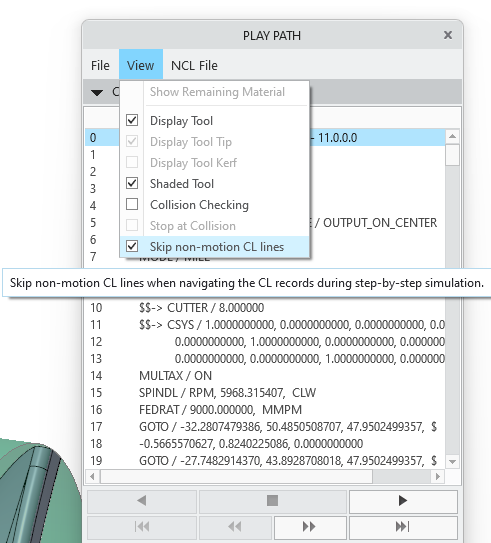

경로 재생(PLAY PATH) 대화 상자가 열립니다.
2. 보기(View)를 클릭합니다.
동영상
설명
이전에는 CL 기록을 탐색할 때 공구 경로 동작과 연관해제된 CL 라인을 건너뛸 수 없었습니다. 이제 CL 재생기를 사용할 때 공구 경로 동작과 연관해제된 CL 라인을 건너뛸 수 있습니다. 공구 동작의 단계별 시뮬레이션 동안 이전 CL 기록 또는 다음 CL 기록으로 탐색할 때 이러한 CL 라인을 건너뛸 수 있습니다.
이점
사용하기 쉬운 이 개선된 기능으로 CL 기록을 탐색할 때 유연성이 향상됩니다.
추가 정보
팁: | 없음 |
제한 사항: | 공구 동작(Tool Motions) 탭의 CL 명령(CL Command)을 사용하여 CL 명령을 삽입할 때 생성된 기록은 건너뛰지 않습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
