격자 내보내기
Creo+
사용자 인터페이스 위치: 빔 기반 격자의 경우 >
다른 이름으로 저장(Save As) > > 또는 > > > 을 클릭하고 수식 기반 격자의 경우 셸로 병합 및 블렌드(Merge and Blend with Shell)를 클릭합니다.
다른 이름으로 저장(Save As) > > 또는 > > > 을 클릭하고 수식 기반 격자의 경우 셸로 병합 및 블렌드(Merge and Blend with Shell)를 클릭합니다.동영상
설명
격자 내보내기 옵션은 부품 모드에서 사용할 수 있습니다. 이제 Creo 부품 모드에서 쪽맞춤된 3D 모델을 내보낼 수 있습니다. 이전 릴리즈에서는 트레이 어셈블리에서만 옵션을 사용할 수 있었습니다.
• 이제 트레이 어셈블리와 마찬가지로 부품 모드에서 격자 피쳐를 내보낼 수 있습니다.
• 여러 릴리즈에서 Creo 적층 가공 사용자는 다음 두 가지 옵션을 사용하여 격자를 내보낼 수 있습니다.
◦ 수식 기반 격자를 셸과 블렌드하고 수식 기반 셀과 셸 간의 전환을 부드럽게 하는 블렌딩 옵션을 추가합니다.
◦ 셸과 셸 자체에 접하는 단순화 빔 사이에 관통 값을 추가합니다. 이러한 관통 빔의 팁에 반구가 추가되는 옵션도 있습니다.
이제 부품 모드에서 이러한 옵션을 사용할 수 있습니다.

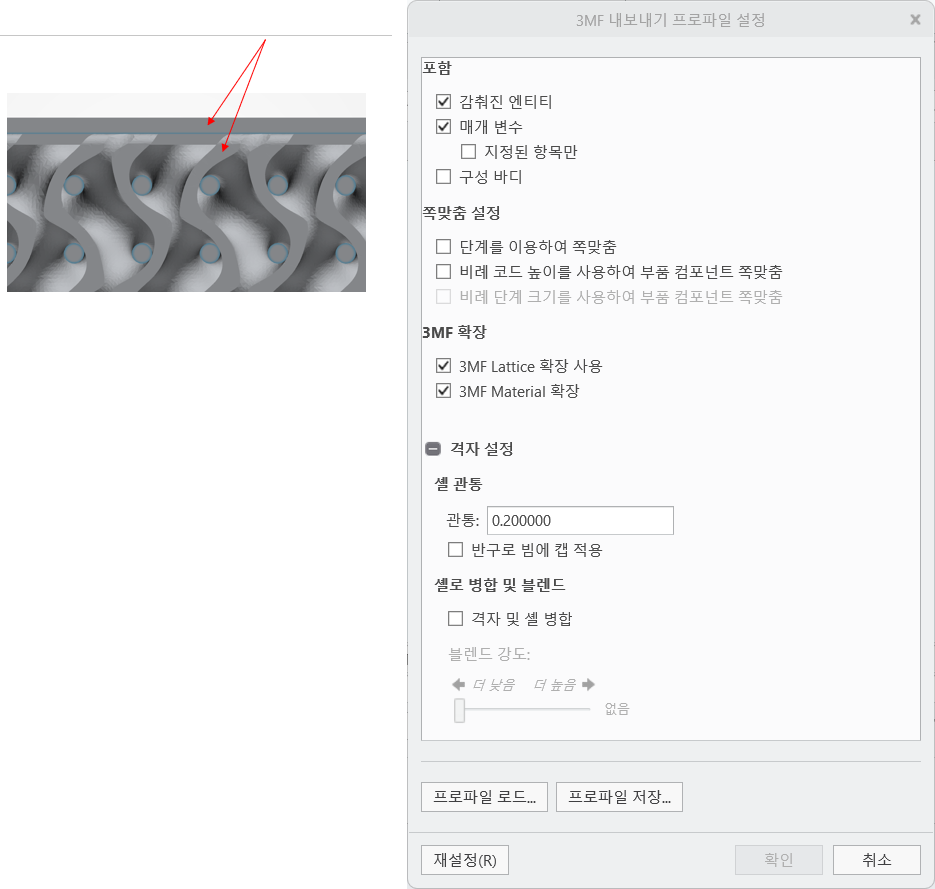

• 셸과 격자가 별도의 객체입니다.

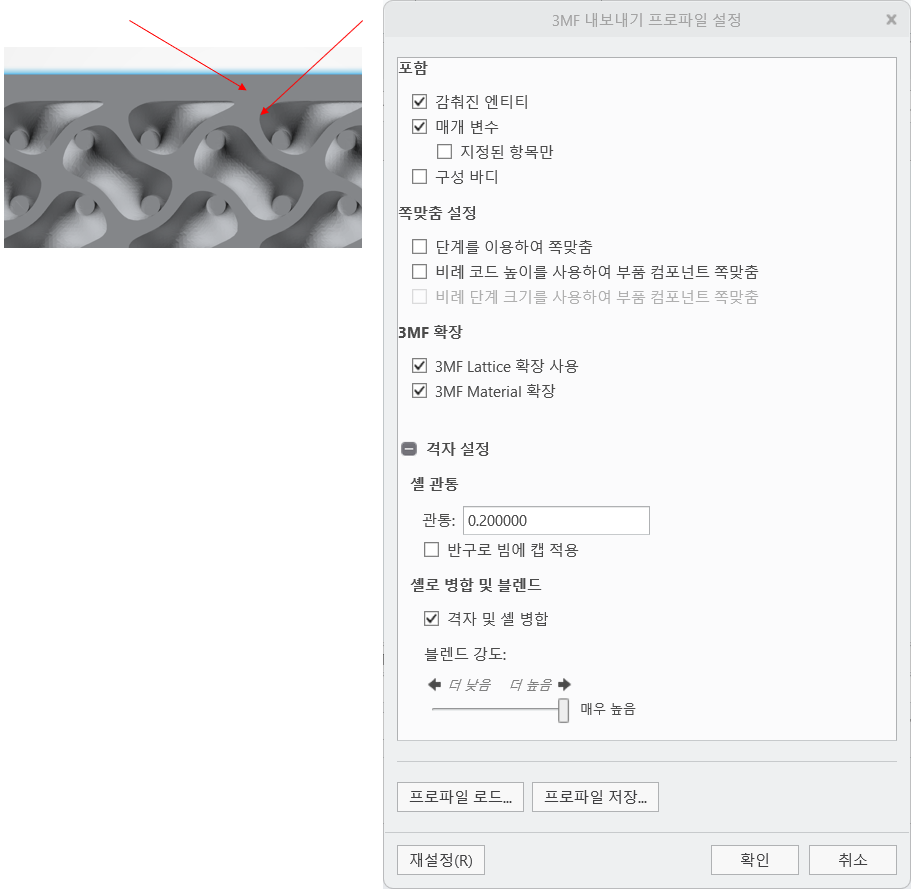

• 셸과 격자가 하나의 객체입니다.

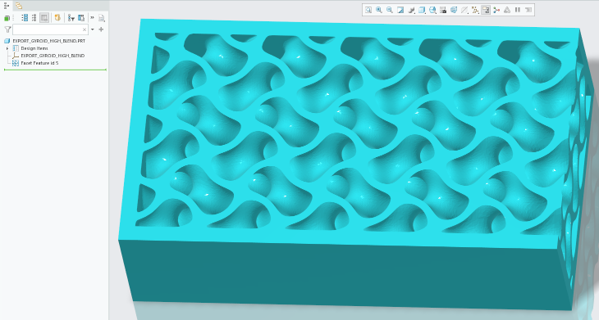

코너를 부드럽게 만드는 블렌딩 옵션
• 셸과 셸 자체에 접하는 빔 사이에 관통 값을 추가합니다.

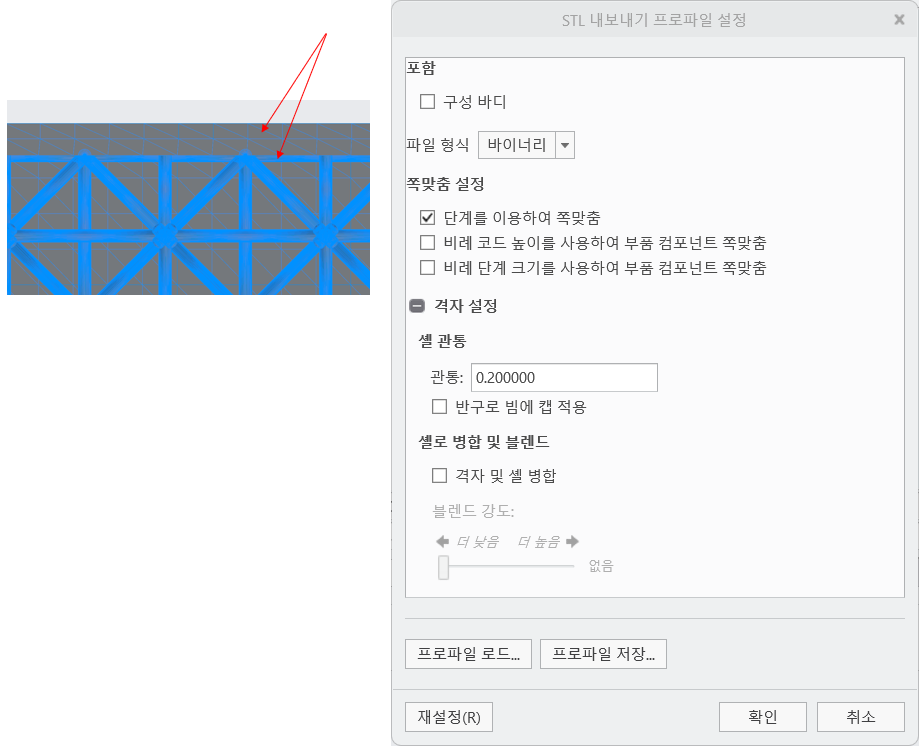

0.2 관통 및 캡 빔 없음

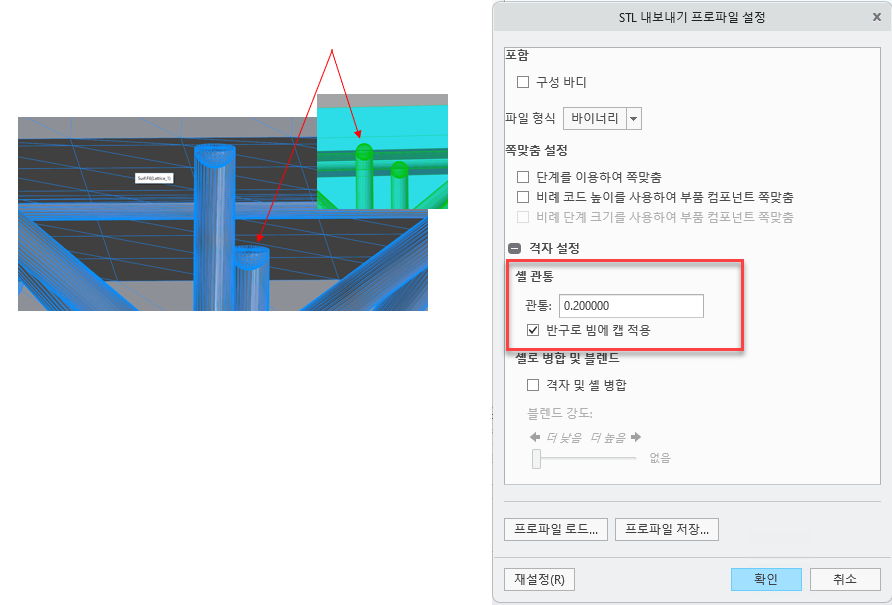

• 이러한 관통 빔의 팁에 반구를 추가하는 옵션입니다.
• 격자와 셸 병합 및 코너를 부드럽게 하기 위해 활성화된 블렌딩 옵션을 모두 사용하여 Creo에서 STL 내보내기를 다시 가져왔습니다.
이점
• 격자 피쳐를 생성하는 Creo 사용자가 사용할 수 있는 내보내기 옵션입니다.
• 격자가 있는 3D 모델을 3D 프린터 응용 프로그램으로 보다 유연하게 전송할 수 있습니다.
• 3MF 및 STL에 사용할 수 있습니다.
추가 정보
팁: | 없음 |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
