자동 디버링 고속 밀링 시퀀스에서 라운드 모서리 근사 지원
Creo+
사용자 인터페이스 위치:
1. 제조에서 > >
자동 디버링(Auto Deburring)을 클릭합니다.
자동 디버링(Auto Deburring)을 클릭합니다.2. 매개 변수(Parameters) 탭을 클릭하고 EDGE_SHAPE 매개 변수 값을 ROUNDED로 설정합니다.
동영상
설명

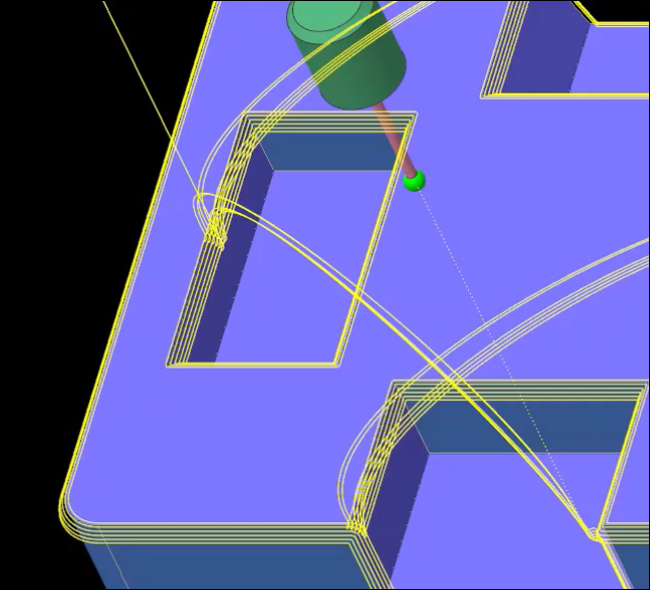

이 개선된 기능을 통해 자동 디버링 고속 밀링 시퀀스에서 CHAMFER(기본값) 및 ROUNDED 옵션을 제공하는 새 EDGE_SHAPE 매개 변수를 사용할 수 있습니다. ROUNDED로 설정하면 공구 경로는 시퀀스의 예리한 모서리에 있는 라운드 형태 또는 필렛을 근사화합니다.
이점
이 개선된 기능의 이점은 다음과 같습니다.
• 디버링 중에 라운드 모서리 생성 기능 제공
• 디버링을 위한 부품 준비에 많은 유연성 제공
• Creo NC 워크플로와의 일관성 제공
추가 정보
팁: | 예리한 모서리를 모따기 또는 라운드 형태로 디버링할 때 NUMBER_CUTS 매개 변수 값도 1보다 크게 설정해야 합니다. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
