격자 내보내기 개선 사항: 경계에서 단순화 빔 트림
Creo+
사용자 인터페이스 위치:
• 부품 모드
a. >
다른 이름으로 저장(Save As) > 복사본 저장(Save a Copy)을 클릭합니다. 복사본 저장(Save a Copy) 대화 상자가 열립니다.
다른 이름으로 저장(Save As) > 복사본 저장(Save a Copy)을 클릭합니다. 복사본 저장(Save a Copy) 대화 상자가 열립니다.b. 유형(Type) 옆에 있는 Stereolithography(*.stl) 또는 3MF(*.3mf)를 선택합니다.

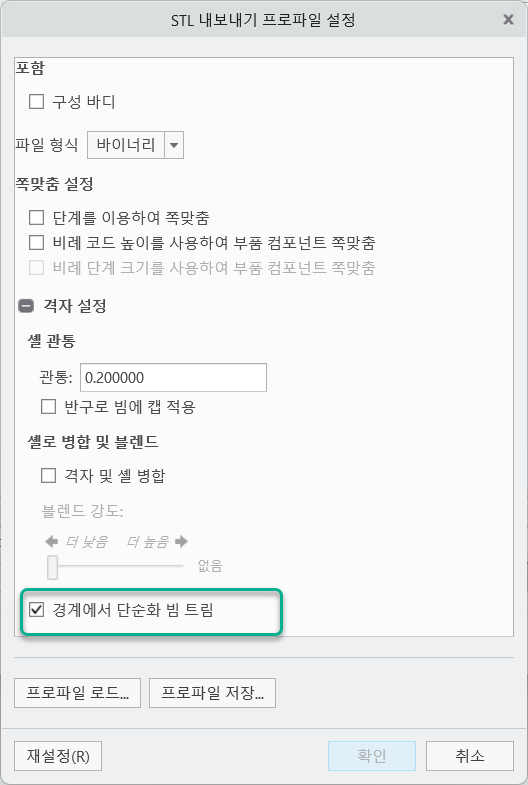

c. 옵션(Options)을 클릭합니다. STL 내보내기 프로파일 설정(STL Export Profile Settings) 또는 3MF 내보내기 프로파일 설정(3MF Export Profile Settings) 대화 상자가 열립니다.
d.
을 클릭하여 격자 설정(Lattice Settings) 섹션을 확장합니다.
을 클릭하여 격자 설정(Lattice Settings) 섹션을 확장합니다.
• 트레이 어셈블리
a. >
인쇄(Print) >
3D 인쇄 준비(Prepare for 3D Printing)를 클릭합니다. 트레이(Tray) 탭이 열립니다.
인쇄(Print) > 3D 인쇄 준비(Prepare for 3D Printing)를 클릭합니다. 트레이(Tray) 탭이 열립니다.b. >

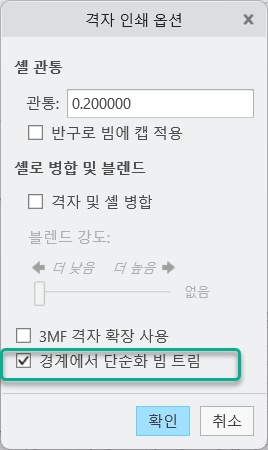

격자 인쇄 옵션(Lattice Printing Options)을 클릭합니다. 격자 인쇄 옵션(Lattice Printing Options) 대화 상자가 닫힙니다.
격자 인쇄 옵션(Lattice Printing Options)을 클릭합니다. 격자 인쇄 옵션(Lattice Printing Options) 대화 상자가 닫힙니다.
설명
외부 격자 경계에서 단순화 빔을 트림하는 새로운 내보내기 옵션이 추가되었습니다.
• 부품 모드에서 다른 이름으로 저장(Save As)을 사용하여 STL 또는 3MF 파일로 내보낼 때 이 옵션을 적용할 수 있습니다.
다른 이름으로 저장(Save As)을 사용하여 STL 또는 3MF 파일로 내보낼 때 이 옵션을 적용할 수 있습니다.• 트레이 어셈블리에서 이 옵션을 내보내기 및 슬라이싱에 적용할 수 있습니다.
단순화 표현이 있는 빔 격자의 경우 기본적으로 내보내는 동안 열린 격자 및 닫힌 격자 경계에서 빔이 트림됩니다. 이렇게 하면 계산 시간이 늘어납니다.
빔을 트림할 필요가 없는 경우 계산 시간을 줄이려면 경계에서 단순화 빔 트림(Trim simplified beams at the boundary) 확인란의 선택을 취소합니다.
격자가 트림되지 않음: | 격자가 외부 경계에서 트림됨: |
 |  |
이점
• 단순화 표현을 사용하여 3D 격자 모델을 보다 유연하게 준비할 수 있습니다.
• 간소화된 내보내기 워크플로입니다.
• 동일하고 익숙한 격자 사용자 인터페이스 내에서 지원됩니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음. |
