Creo NC의 다중 바디 지원 개선 사항
Creo+
사용자 인터페이스 위치: 해당 없음
동영상
설명
이제 Creo NC에서 다중 바디를 지원하기 위해 다음과 같은 개선된 기능을 사용할 수 있습니다.
• 이제

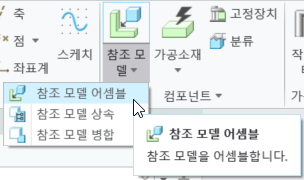

참조 모델 어셈블(Assemble Reference Model)을 사용하여 다중 바디 부품을 어셈블할 수 있습니다. 이전에는 참조 모델 어셈블(Assemble Reference Model)을 사용하여 여러 바디가 포함된 부품을 어셈블할 수 없었습니다.
참조 모델 어셈블(Assemble Reference Model)을 사용하여 다중 바디 부품을 어셈블할 수 있습니다. 이전에는 참조 모델 어셈블(Assemble Reference Model)을 사용하여 여러 바디가 포함된 부품을 어셈블할 수 없었습니다.
또한 이제 다중 바디 부품에서 작업셀, 작업, 제조 시퀀스와 같은 제조 피쳐를 생성할 수 있습니다.
• 밀링 창의 개선된 기능은 다음과 같습니다.
◦ 이제 실루엣 참조 모델(Silhouette reference model) 컬렉터를 사용하여 참조 부품(기본값)을 선택하거나 단일 참조 부품에 속하는 여러 바디를 선택할 수 있습니다.
◦ 실루엣 참조 모델(Silhouette reference model) 컬렉터에서 다중 바디 부품을 선택하면 새 제외된 바디(Excluded bodies) 컬렉터를 사용하여 바디를 제외할 수 있습니다.
◦
체인(Chain) 유형의 경우 바디 간에 간격이 없는 여러 바디에 걸쳐 체인을 선택할 수 있습니다.
체인(Chain) 유형의 경우 바디 간에 간격이 없는 여러 바디에 걸쳐 체인을 선택할 수 있습니다.
• 다중 바디 부품에서 밀링 공구 경로를 생성하기 위해 개선된 기능은 다음과 같습니다.
◦ 밀링 창을 가공 참조로 사용하는 머시닝 시퀀스의 경우 밀링 창 아래의 모든 바디가 공구 경로 생성 및 디가우징을 위해 고려됩니다.
◦ 서피스 선택을 기반으로 하는 가공 참조 시퀀스의 경우 바디에서 서피스를 선택할 수 있으며, 이러한 서피스에 공구 경로가 생성됩니다.
◦ 체크 서피스(Check surfaces) 컬렉터에서 부품을 선택하면 해당 부품 전반에 걸친 모든 바디가 디가우징을 위해 선택됩니다. 바디 전반에 걸친 개별 서피스를 체크 서피스(Check surfaces)로 선택할 수도 있습니다.
• 선반가공 프로파일의 개선된 기능은 다음과 같습니다.
◦ 이제 참조 모델(Reference model) 컬렉터를 사용하여 참조 부품(기본값)을 선택하거나 단일 참조 부품에 속하는 여러 바디를 선택할 수 있습니다.
◦ 참조 모델(Reference model) 컬렉터에서 다중 바디 부품을 선택하면 새 제외된 바디(Excluded bodies) 컬렉터를 사용하여 바디를 제외할 수 있습니다.
• 부품과 함께 바디 선택의 개선된 기능은 다음과 같습니다.
◦ 이제 고속 밀링 시퀀스(로터리 황삭, 로터리 마무리, 자동 디버링, 언더컷 머시닝 등)에 대해 다중 바디 부품 또는 바디를 가공 참조로 선택하는 기능이 지원됩니다.
◦ 이제 스마트 필터는 부품(Part)과 함께 바디(Body)를 또 다른 옵션으로 제공합니다.
◦ 바디를 선택하면 해당 바디의 가공 영역만 공구 경로 생성 및 디가우징을 위해 고려됩니다.
이점
이 개선된 기능의 이점은 다음과 같습니다.
• Creo NC에서 다중 바디 부품 지원
• 부품 및 바디 선택을 가공 참조로 지원
• 바디 제외 지원
• Creo NC 워크플로와의 일관성 제공
추가 정보
팁: | 없음. |
제한 사항: | 제한 사항에 대한 자세한 내용은 관련 항목의 "NC 어셈블리에 다중 바디 부품 사용" 항목을 참조하십시오. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
