조각 공구 경로 개선 사항
Creo+
사용자 인터페이스 위치:
1. 제조에서 > >
조각(Engraving)을 클릭합니다.
조각(Engraving)을 클릭합니다.2. 매개 변수(Parameters) 탭을 선택합니다.
동영상
설명
이전에는 조각 NC 시퀀스를 생성할 때 단일 체인 또는 다중 체인에서 개별 커브 세그먼트를 선택할 수 없었습니다. 이제 참조(References) 컬렉터와 체인(Chain) 대화 상자에서 단일 체인이나 다중 체인의 여러 커브 세그먼트 또는 개별 커브 세그먼트를 선택할 수 있습니다.

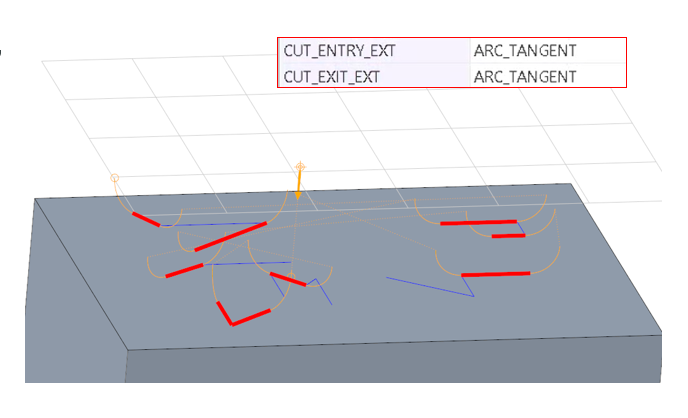

새 OPTIMIZE_LINKS 매개 변수는 모든 커브 세그먼트를 지정된 순서로 연결하는 최단 거리를 고려합니다. ARC_TANGENT 옵션이 포함된 CUT_ENTRY_EXT 및 CUT_EXIT_EXT 매개 변수도 이제 조각 시퀀스의 수직 엔트리 및 엑시트 동작에 대해 지원됩니다.
이러한 개선된 기능은 3축, 4축 및 5축 조각 공구 경로에 대해 지원됩니다.
이점
이러한 개선된 기능은 다음과 같은 이점을 제공합니다.
• 더 많은 유연성과 일관성을 제공합니다.
• 더 적은 클릭으로 원하는 결과를 얻을 수 있습니다.
추가 정보
팁: | 없음 |
제한 사항: | 한 번에 개별 커브 세그먼트만 선택할 수 있습니다. 개별 커브 세그먼트와 전체 체인의 결합은 지원되지 않습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
