몰드 캐비티의 형상 적응형 냉각
Creo+
사용자 인터페이스 위치: 제조에서 > >
형상 적응형 냉각(Conformal Cooling)을 클릭합니다.
형상 적응형 냉각(Conformal Cooling)을 클릭합니다.동영상
설명
이 개선된 기능을 사용하면 이제 형상 적응형 냉각 채널을 생성할 수 있습니다. 직선으로 몰드에 드릴링되는 기존의 냉각 채널과 달리, 형상 적응형 냉각 채널은 몰딩할 부품의 형태를 밀접하게 따릅니다. 이를 통해 부품이 균일하게 냉각되어 품질이 향상됩니다.

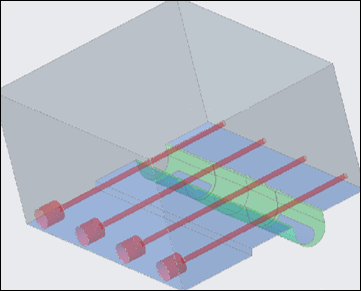

컨벤셔널 냉각 채널

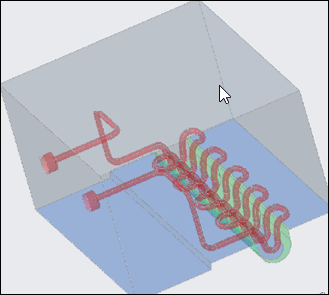

형상 적응형 냉각 채널

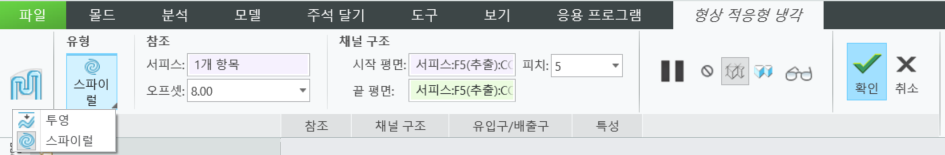

형상 적응형 냉각(Conformal Cooling) 명령을 사용하면 다음 두 가지 유형의 형상 적응형 냉각 채널을 생성할 수 있습니다.•
투영(Project) - 참조 서피스로부터 지정된 오프셋 거리에 커브를 투영하여 냉각 채널을 생성합니다.
투영(Project) - 참조 서피스로부터 지정된 오프셋 거리에 커브를 투영하여 냉각 채널을 생성합니다.•
스파이럴(Spiral) - 참조 서피스로부터 지정된 오프셋 거리에 있는 시작 평면과 끝 평면 사이의 피치를 기반으로 스파이럴 냉각 채널을 생성합니다.
스파이럴(Spiral) - 참조 서피스로부터 지정된 오프셋 거리에 있는 시작 평면과 끝 평면 사이의 피치를 기반으로 스파이럴 냉각 채널을 생성합니다.
명령을 사용하면 원(Circle), 반원(Half Circle), 눈물방울(Tear Drop), 타원(Ellipse) 및 6각형(Hexagon)과 같은 다양한 횡단면 프로파일로 냉각 채널을 생성할 수 있습니다.
또한 유입구 및 배출구 위치에 서로 다른 횡단면을 가진 카운터보어를 자동으로 생성할 수 있습니다.
이점
이 개선된 기능의 이점은 다음과 같습니다.
• 몰드의 균일한 냉각이 가능합니다.
• 적층 가공을 활용합니다.
• 몰드 설계 워크플로와의 일관됩니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
