패턴 피쳐에 연결된 서피스 선택을 위한 검색 도구 지원
Creo+
사용자 인터페이스 위치: >
찾기(Find). 검색 도구(Search Tool) 대화 상자가 열립니다.

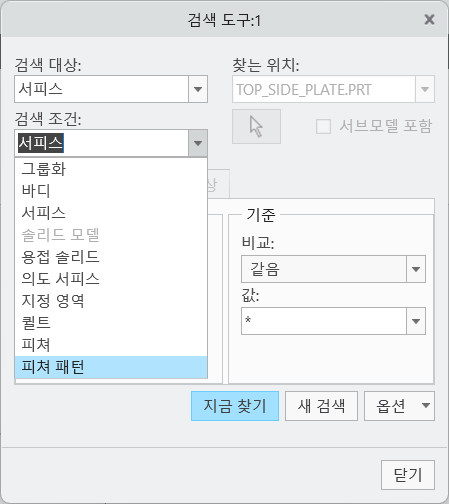

찾기(Find). 검색 도구(Search Tool) 대화 상자가 열립니다.• 검색 대상(Look for) 목록에서 서피스(Surface)를 선택합니다.
• 검색 조건(Look by) 목록에서 피쳐 패턴(Feature Pattern)을 선택합니다.
동영상
설명

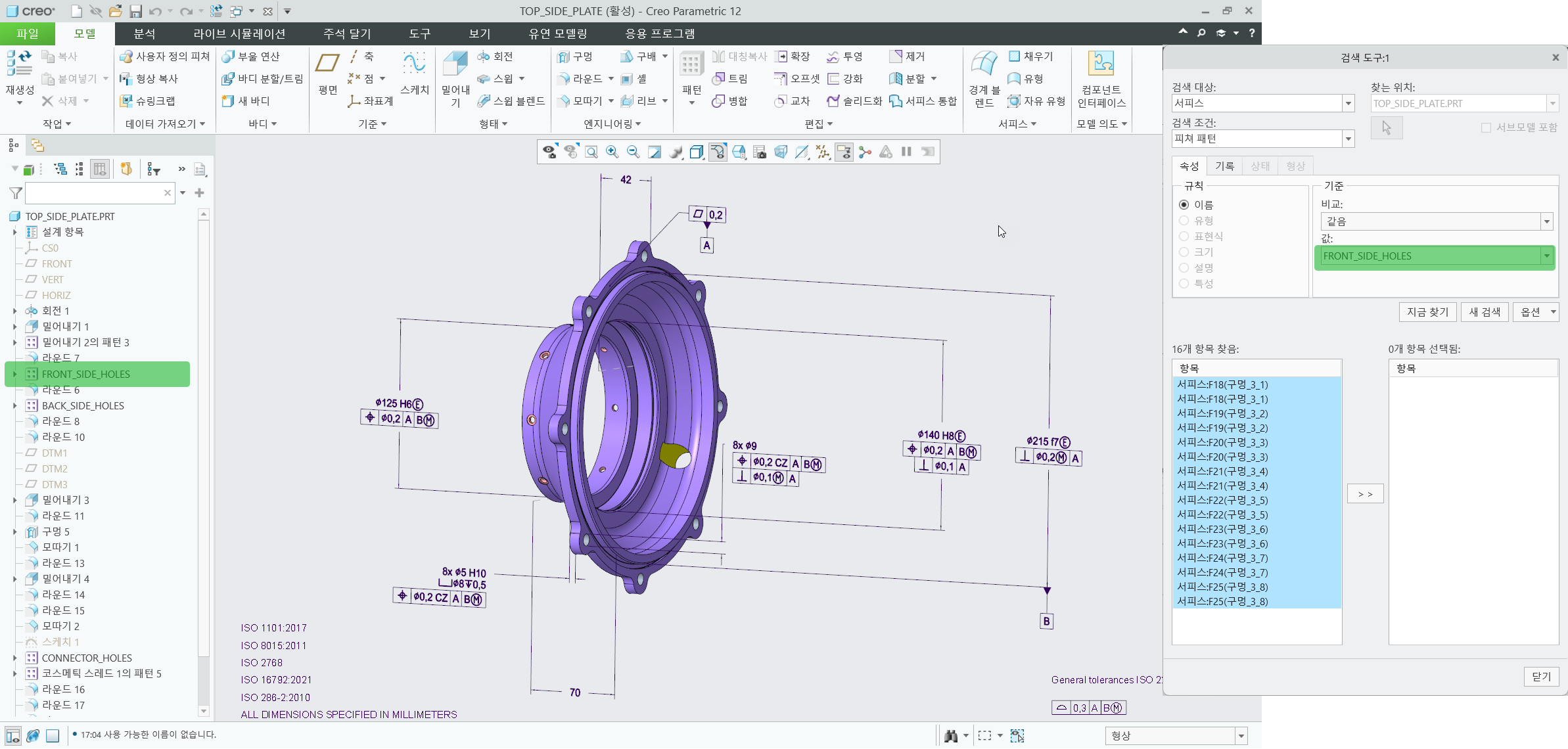

이 개선된 기능은 패턴 피쳐와 연관된 모든 서피스를 수집할 수 있는 새 검색 도구 질의를 지원합니다. 이 질의는 다음 검색 속성을 사용하여 활성화됩니다.
• 검색 대상: 서피스
• 검색 조건: 피쳐 패턴
피쳐 패턴은 해당 ID 또는 사용자 정의 이름으로 식별될 수 있습니다. 또한 질의를 피쳐로 저장(Save Query to Feature) 옵션을 사용하여 질의를 기준 참조 피쳐(DRF)에 저장할 수 있습니다. 재생성 시 질의 결과가 DRF 내에서 자동으로 업데이트되며, 이는 MBD에 대한 주석과 같은 다운스트림 피쳐에 대한 입력으로 사용될 수 있습니다.
이점
패턴에 속하는 서피스를 수동 선택하는 데 소요되는 시간이 줄어듭니다.
추가 정보
팁: | 없음. |
제한 사항: | 다음 패턴은 이 개선된 기능에서 지원되지 않습니다. • 스케치된 배치로 생성된 다중 구멍 피쳐 • 패턴 인식 피쳐 • 어셈블리 레벨 컷 피쳐의 패턴 • 컴포넌트의 패턴 처음 세 점에 대해서는 이러한 피쳐에 의해 생성된 의도 서피스 객체를 직접 사용할 수 있습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
