개선된 복사 및 붙여넣기로 주석 재사용 워크플로
Creo+
사용자 인터페이스 위치: 필수조건: 주석 선택
• 모델(Model) 탭에서
복사(Copy) 및
선택하여 붙여넣기(Paste Special) 명령을 사용합니다.
복사(Copy) 및 선택하여 붙여넣기(Paste Special) 명령을 사용합니다.• 상황에 맞는 메뉴
동영상
설명
이 개선된 기능을 통해 동일한 모델 내에서 또는 여러 모델 간에 개별 주석을 복사하고 붙여넣을 수 있는 효율적이고 쉬운 워크플로가 도입되었습니다.
이 개선된 기능의 기능은 다음과 같습니다.

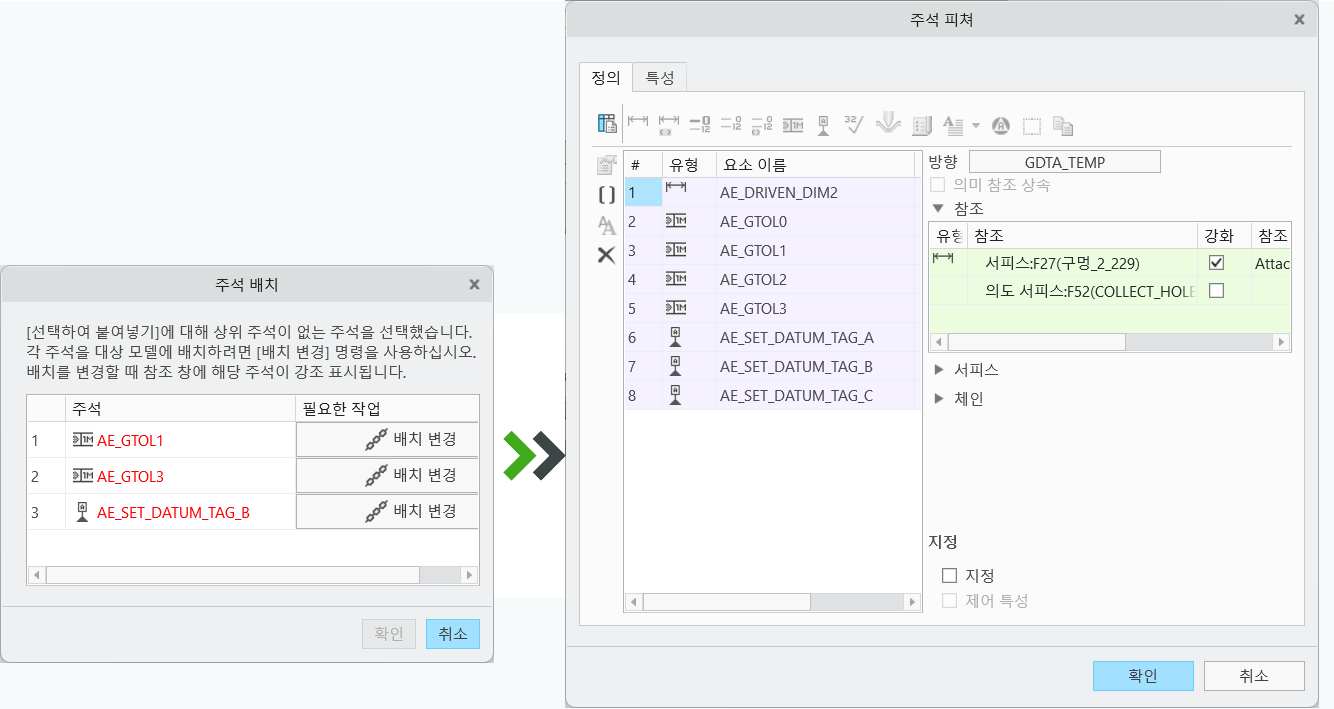

• 주석은 원본 모델의 다른 소유자 피쳐에서 복사할 수 있습니다. 복사된 주석은 대상 모델의 특수 주석 피쳐에 저장되며, 향후 업데이트를 위해 재정의할 수 있습니다.

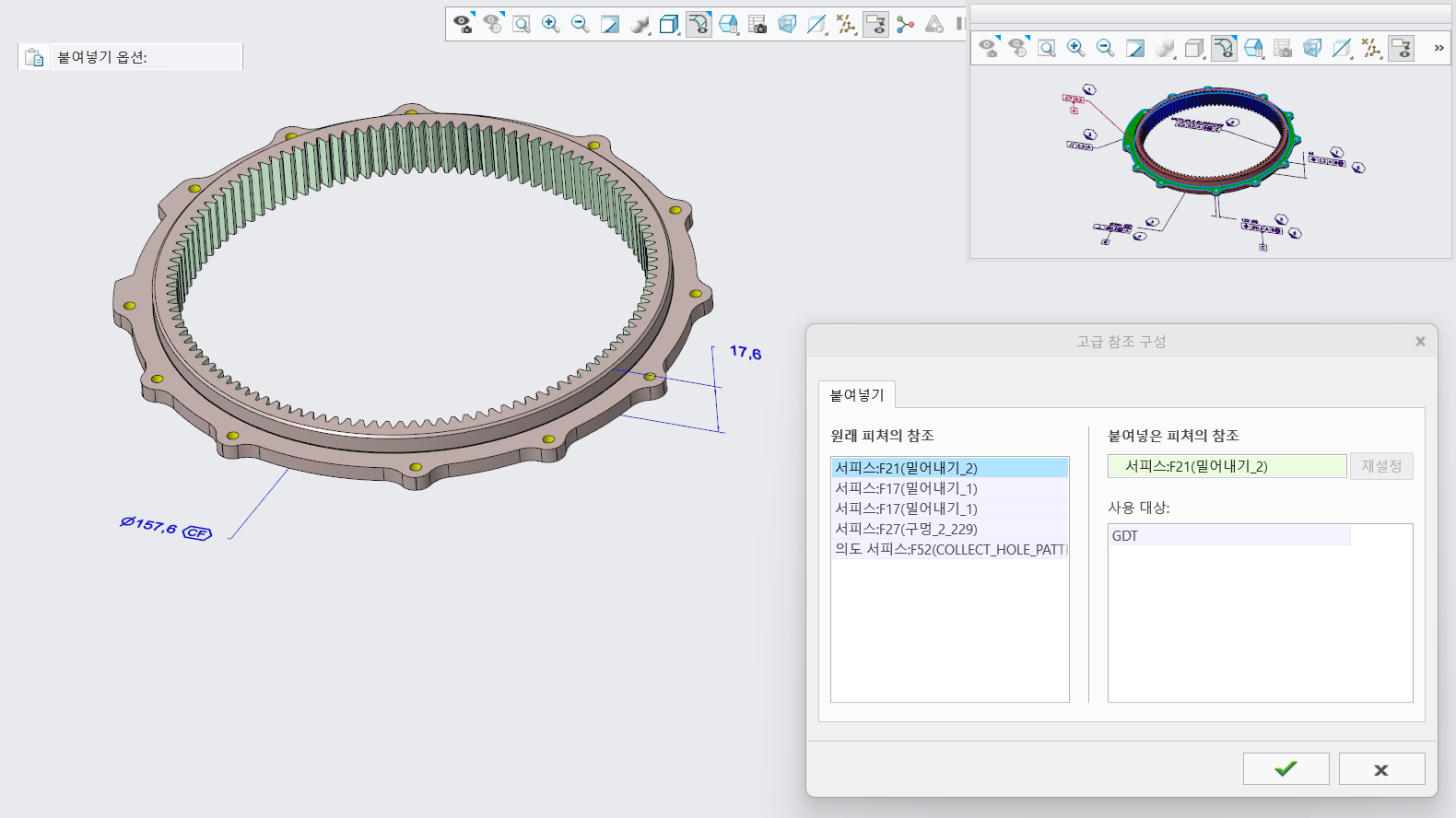

• 크로스 모델 작업 동안 효율적인 참조 매핑을 위해 고급 참조 구성과 원본 모델을 표시하는 고정된 창이 제공됩니다.
• 주석 종속성은 config.pro 옵션을 사용하여 제어(종속 또는 독립적)할 수 있습니다. copy_individual_annotations dependent* independent.
이는 주석을 붙여넣을 때 기본 종속 상태에만 적용됩니다. 그런 다음 상황에 맞는 메뉴를 사용하거나 복사된 주석이 포함된 특수 주석 피쳐 사용자 인터페이스를 통해 각 주석에 대한 종속 상태를 개별적으로 변경할 수 있습니다.
• 종속 주석에는 해당 원본을 나타내는 두 개의 매개 변수 PTC_COPY_AE_ORIGIN 및 PTC_COPY_AE_ORIGIN_TYPE이 포함됩니다.
• 주석 스택을 처리할 때 config.pro 옵션을 사용하여 전체 스택이나 일부를 복사하도록 선택할 수 있습니다. full_stack_copy_on_indv_ann_sel yes no*.
이점
주석을 재생성할 필요 없이 효율적으로 재사용할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | • 서로 다른 모델 간 주석 복사 및 붙여넣기는 독립형 주석 및 주석 피쳐 소유 주석에 대해 지원되지만 표시된 주석 또는 제어 주석에 대해서는 지원되지 않습니다. • 동일 모델 내 주석 복사 및 붙여넣기는 주석 피쳐 소유 주석에 대해 지원되지만 독립형 주석, 표시된 주석 또는 제어 치수에 대해서는 지원되지 않습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | • copy_individual_annotations dependent* independent • full_stack_copy_on_indv_ann_sel yes no* |
