개선된 주석 관리
Creo+
사용자 인터페이스 위치:

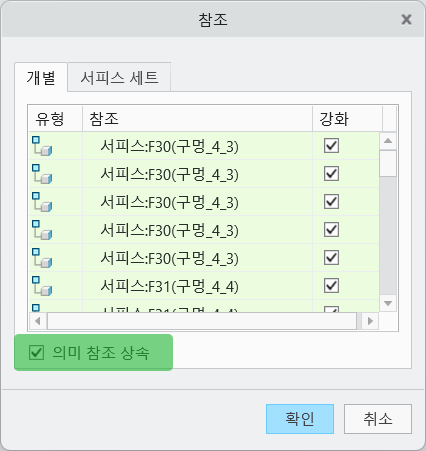

• 독립형 주석의 의미 참조 사용자 인터페이스 및 주석 피쳐 사용자 인터페이스에서 사용할 수 있는 새 확인란 의미 참조 상속(Inherit Semantic References)이 추가되었습니다.
• 하위 주석의 상황에 맞는 메뉴
동영상
설명

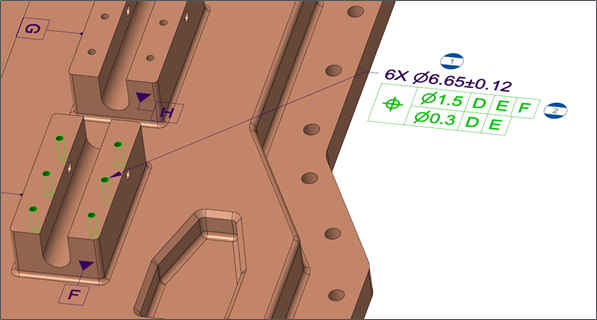

이 개선된 기능을 통해 하위 주석이 다른 주석과 연관하여 스택되거나 배치될 때 상위 주석으로부터 의미 참조를 자동으로 상속받을 수 있습니다.
이 개선된 기능의 주요 기능은 다음과 같습니다.
• 하위 주석에 적용할 때 참조 사용자 인터페이스 또는 상황에 맞는 메뉴에서 의미 참조의 상속을 관리합니다.
• 모 피쳐 참조에 대한 향후 업데이트 내용은 연결된 하위 주석에 반영됩니다.
• 상속을 끊지 않고 하위 주석에 추가 의미 참조를 추가할 수 있습니다.
• 상속된 참조를 제거하면 나머지 참조는 유지되지만 상속 링크가 제거됩니다.
이전에는 특히 주석을 스택하거나 기호를 기타 주석에 연관시킬 때 하위 주석에 대한 참조를 수동으로 선택하는 데 시간이 많이 걸렸습니다.
의미 참조 상속이 다음에 대해 지원됩니다.
• 스택된 주석
• 기타 주석과 관련되거나 오프셋되어 배치된 기호 또는 서피스 마무리 기호
• 독립형 및 주석 피쳐 주석 유형
이점
의미 참조 수집에 소요되는 시간이 단축되고 생산성이 향상됩니다.
추가 정보
팁: | • 검색 도구에 새 질의 속성이 추가되어 끊어진 참조 상속으로 하위 주석을 쉽게 식별할 수 있습니다. • 의미 참조의 상속은 하위 주석에만 사용할 수 있고 상위 주석에는 사용할 수 없습니다. • 기존 하위 주석이 있는 레거시 모델은 inherit_semantic_references 사용자 명령을 사용하여 상위 주석으로부터 의미 참조를 상속받도록 업데이트할 수 있습니다. |
제한 사항: | |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
