제너레이티브 설계의 최소 피쳐 크기 지원

Creo+

사용자 인터페이스 위치:

1. 제너레이티브 설계 응용 프로그램에서 설계 기준 추가(Add Design Criteria)를 클릭합니다. 설계 기준(Design Criteria) 대화 상자가 열립니다.

2. 설계 제약 조건(Design Constraints)에서 제약 조건 추가(Add Constraints)를 클릭합니다.

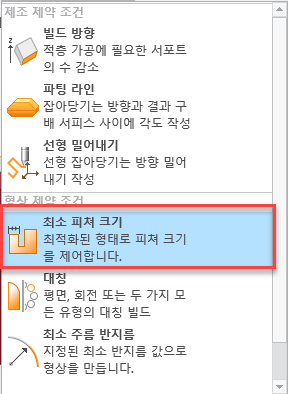

3. 형상 제약 조건(Geometric Constraints)의 목록에서 최소 피쳐 크기(Minimum Feature Size)를 선택합니다.

동영상

설명

이제 제너레이티브 설계에서 최적화 두께를 제어하는 결과 형상의 원하는 최소 피쳐 크기를 정의할 수 있습니다.

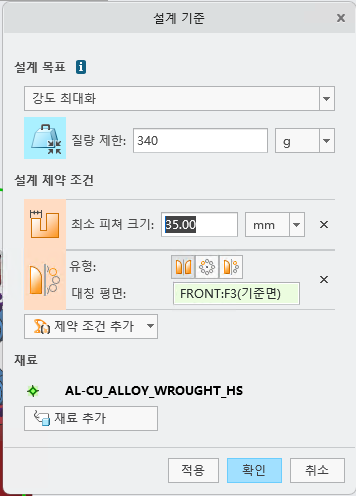

새 최소 피쳐 크기(Minimum Feature Size) 형상 제약 조건을 사용하면 선택한 단위로 각 설계 기준에 대한 최소 피쳐 크기를 설정할 수 있습니다. 최소 피쳐 크기에 권장되는 값은 요소 크기의 3배이며 상한값은 없습니다.

최소 피쳐 크기는 제너레이티브 트리의 설계 기준 노드에 대한 추가 정보(Additional Information) 아래에 나열됩니다.

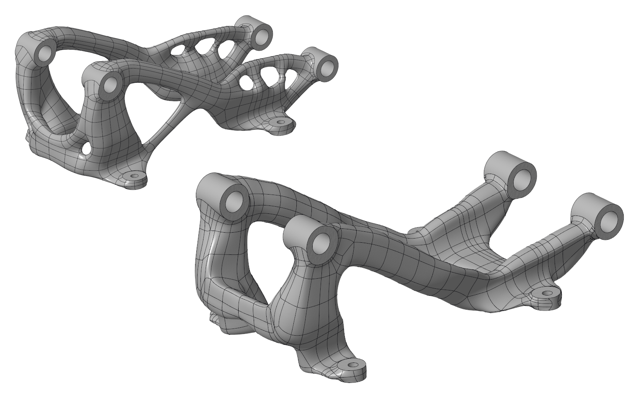

이전에는 최적화된 형태의 최소 두께를 제어할 수 없었습니다. 이로 인해 결과 모델에 매우 얇은 피쳐가 생성되어 제조가 어렵거나 취약한 영역이 나타날 수 있는 상황이 발생했습니다.

이점

이 개선된 기능을 통해 최적화를 위한 최소 피쳐 크기를 정의하여 설계 의도를 캡처할 수 있습니다. 결과 형상의 두께를 제어하고 최적화 시 얇은 벽 구조를 방지합니다.
