GD&T Advisor 개선 사항: 의미 참조 수집을 위한 규칙 기반 선택 방법 및 기준 참조 피쳐
Creo+
사용자 인터페이스 위치: 해당 없음
설명
이전에는 GD&T Advisor가 규칙 기반 컬렉션 또는 기준 참조 피쳐를 지원하지 않았습니다. 그 결과, 복잡한 형상의 경우 사용자가 여러 서피스를 수동으로만 선택할 수 있었으며, 이는 번거롭고 모델 업데이트에 비-매개 변수적이었습니다.
이 개선된 기능을 통해 GD&T Advisor는 주석을 생성하거나 검증할 때 새로운 방법을 사용하여 의미 참조를 수집합니다.

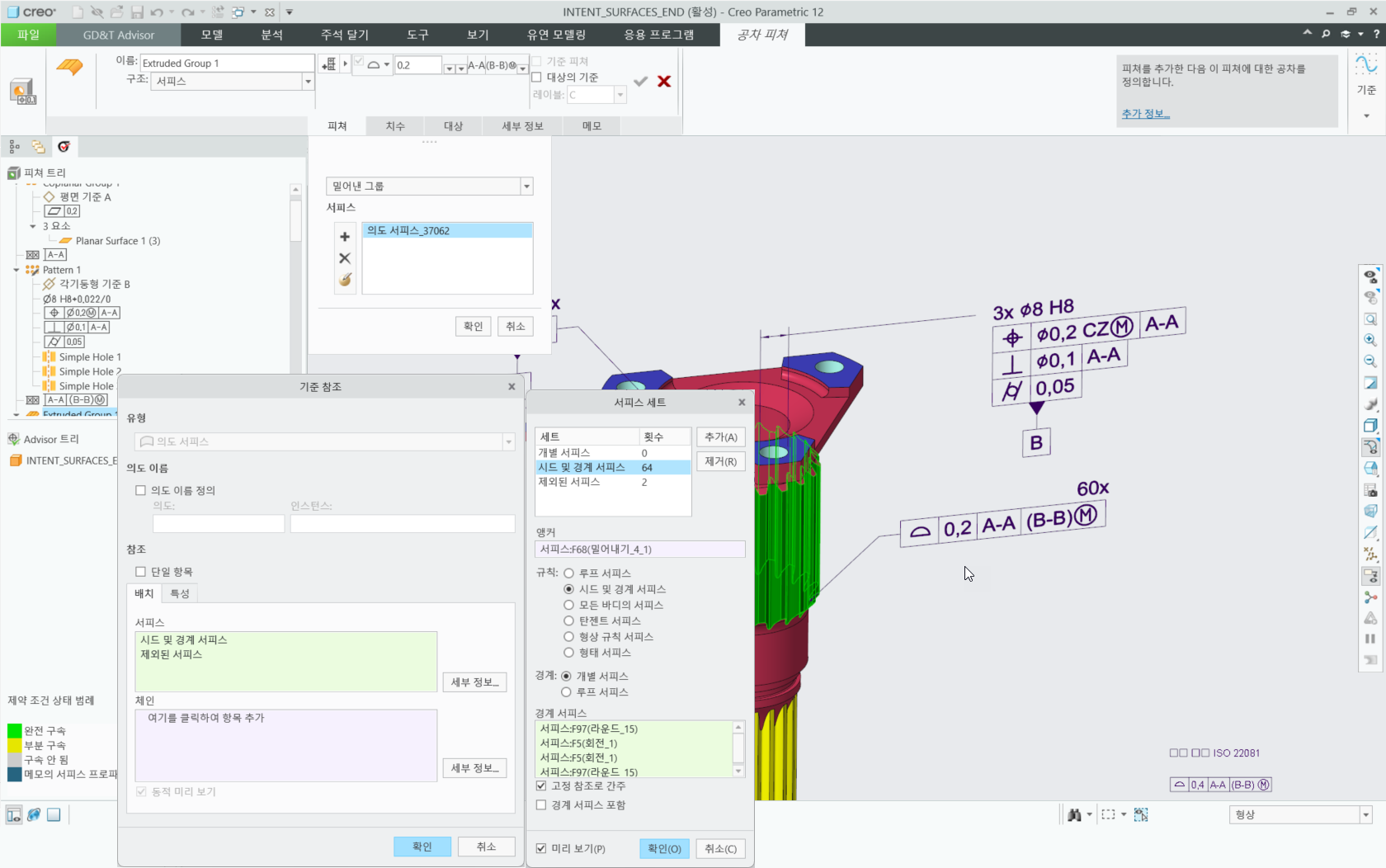

• 규칙 기반 컬렉션 방법: GD&T Advisor는 주석에 대해 지정된 규칙 기반 참조 컬렉션을 검증할 수 있습니다. 예를 들어, Creo 주석으로 수집된 다음 규칙 기반 컬렉션이 이제 지원됩니다.
◦ 시드 및 경계
◦ 루프 서피스
• 기준 참조 피쳐(DRF): 의도 서피스 유형의 DRF는 GD&T Advisor에서 새 기능 피쳐를 생성하는 데 사용할 수 있습니다. 예를 들어, GD&T Advisor에서 새 기능 피쳐를 생성할 때 사용자는 다음을 포함하는 모델의 기존 DRF를 활용할 수 있습니다.
◦ 개별 서피스의 컬렉션
◦ 규칙 기반 컬렉션
모델이 변경되면 Creo는 규칙 기반 컬렉션을 재평가하고 그에 따라 GD&T Advisor에서 업데이트합니다.
이점
이제 GD&T Advisor 사용자는 기본 Creo에서 다양한 규칙 기반 선택 방법을 활용하여 주석에 대한 참조를 선택하는 데 필요한 시간을 크게 줄일 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | 현재 GD&T Advisor는 패턴 피쳐 생성을 위해 규칙 기반 선택 또는 기준 참조 피쳐(DRF)를 통해 수집한 여러 서피스를 사용하지 않습니다. 현재 이러한 서피스는 밀어낸 그룹과 같은 다른 기능 피쳐를 정의하는 데만 사용됩니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
