사용자 인터페이스 위치: 해당 없음

이전에는 GD&T Advisor에서 패턴 피쳐 정의가 단일 Creo 패턴 내에서 생성된 원통 피쳐로만 제한되었습니다. 이 제약으로 인해 독립적으로 모델링된 동일한 크기의 원통에 패턴 기반 주석을 적용하기가 어려웠습니다.

이제 GD&T Advisor는 의도 서피스 컬렉션을 사용한 패턴 피쳐 정의를 지원합니다. 단일 Creo 패턴에 속하지 않는 동일한 크기의 원통 피쳐가 설계에 포함된 경우 기준 참조 피쳐 등과 같은 의도 참조를 사용하여 해당 서피스를 수집하고 GD&T Advisor에서 패턴 피쳐로 함께 평가할 수 있습니다.

이 개선된 기능을 통해 원래 패턴화되지 않은 반복 형상으로 작업할 때 주석 생성 워크플로를 간소화하고 유연성을 향상시킵니다.

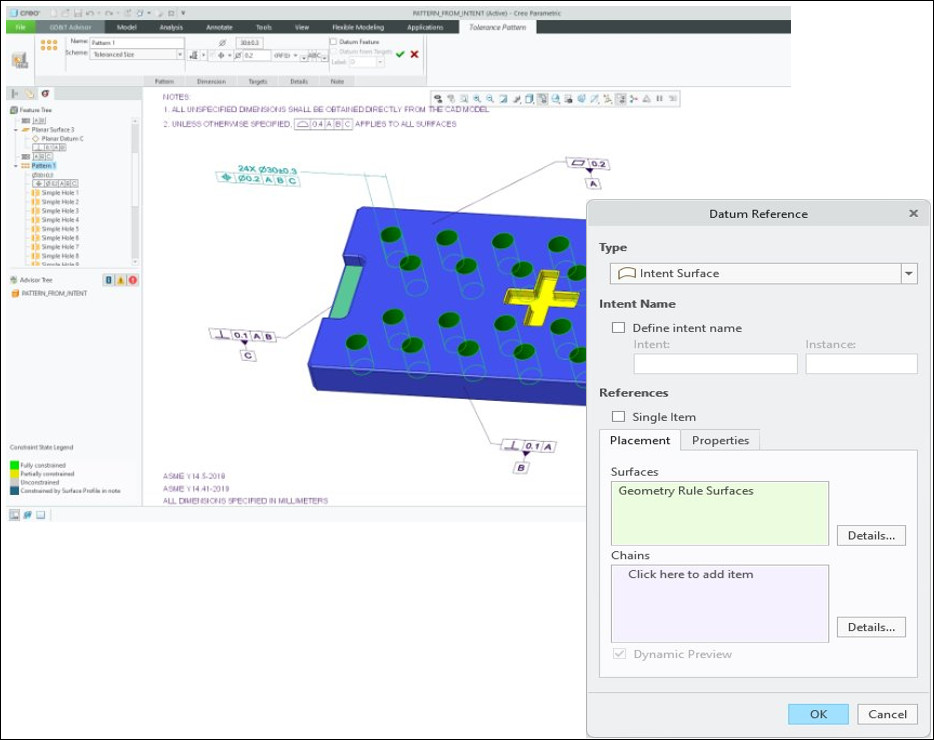

아래 이미지는 GD&T Advisor에서 동일한 크기의 원통 형상에 대해 의도 서피스 컬렉션을 사용하여 패턴 피쳐 정의를 구현하는 방식을 보여줍니다.

이제 단일 Creo 패턴을 사용하여 피쳐가 생성되지 않은 경우에도 동일한 크기의 원통 형상에 대해 GD&T Advisor 패턴 피쳐를 정의할 수 있습니다. 이 개선된 기능은 다음을 포함한 광범위한 모델링 시나리오를 지원합니다.
