데이터 공유 피쳐를 위한 간소화된 주석 전파 사용자 인터페이스
Creo+
사용자 인터페이스 위치: 주석 전파 사용자 인터페이스는 병합, 형상 복사, 슈링크랩 등의 데이터 공유 피쳐에 사용할 수 있습니다.
동영상
설명
주석 전파가 향상되어 상위-하위 관계에 속한 그룹 주석 멤버에 대한 지원이 개선되었습니다. 이전에는 상위 주석(예: 스택 지시선)만 나열되어 관련된 모든 주석의 전파 및 종속성을 관리하기가 어려웠습니다. 이 개선된 기능을 통해 이제 멤버 주석이 개별적으로 나열되며, 데이터 공유 피쳐를 사용할 때 멤버 주석의 전파 및 종속성 상태를 개별적으로 제어할 수 있습니다.
이 개선된 기능은 다음을 포함한 모든 상위-하위 주석 그룹화에 적용됩니다.
• 스택된 주석
• 다른 주석과 관련된 기호 또는 서피스 마무리 주석
• 모 기준 피쳐 기호와 연관된 기준 대상 주석 요소
추가로 개선된 기능은 다음과 같습니다.
• 그룹 주석이 추가되면 모든 관련 멤버가 자동으로 포함됩니다. 목록에서 멤버 하나를 제거하면 전체 그룹이 함께 제거되어 일관성이 유지됩니다.

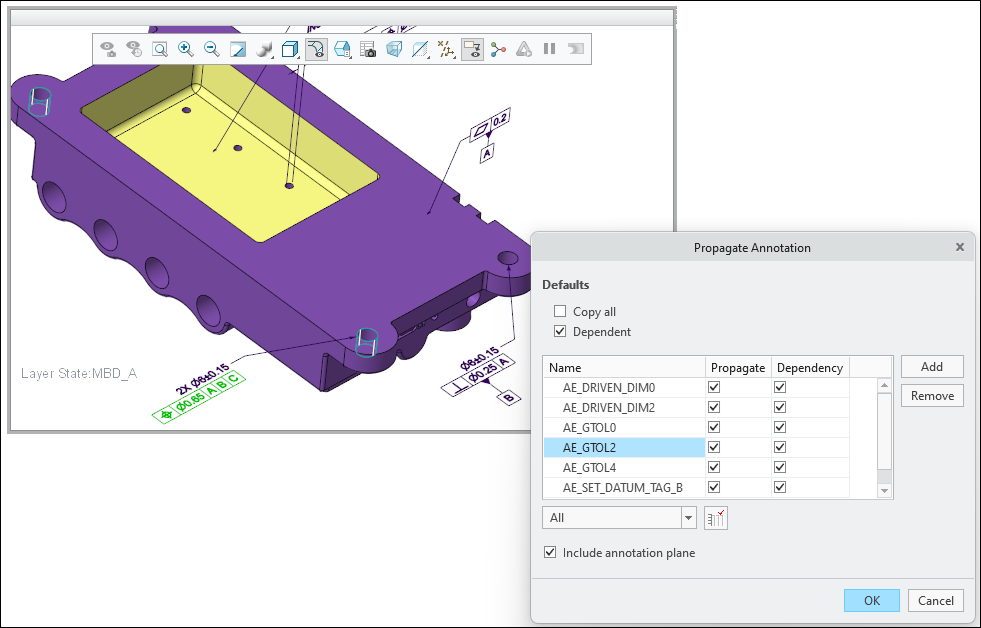

• 전파 사용자 인터페이스에서 주석 위에 마우스 커서를 올리면 그래픽 창에서 해당 주석이 미리 강조 표시되어, 참조된 항목을 더 빠르고 쉽게 식별할 수 있습니다.

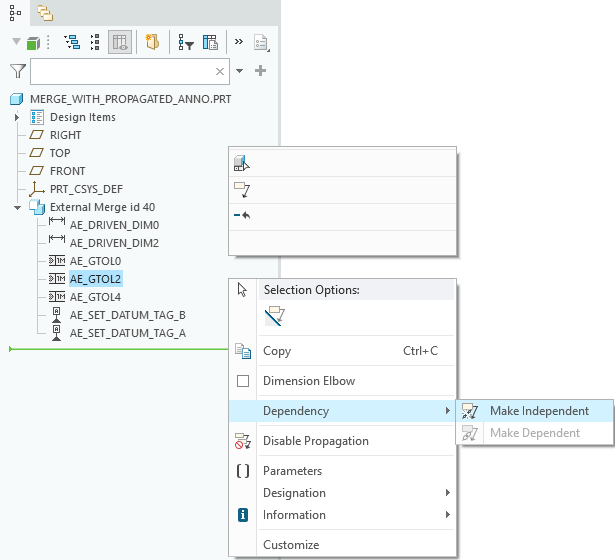

• 이제 전파 및 종속성 관리를 위한 컨텍스트 메뉴 옵션이 모든 그룹 멤버에 대해 완전히 지원됩니다.
이점
데이터 공유 피쳐로 작업할 때 주석 그룹에 속한 개별 주석의 전파 및 종속성 상태를 제어하기 위한 개선되고 효율적인 방법을 제공합니다.
추가 정보
팁: | 없음 |
제한 사항: | 현재는 주석 피쳐가 소유한 주석만 데이터 공유 피쳐를 통해 전파할 수 있습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
