기본 3D PDF 내보내기
Creo+
사용자 인터페이스 위치: > > > 를 클릭합니다.
동영상
설명

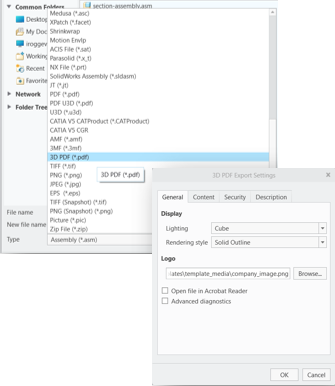

Creo+에는 이제 3D PDF 내보내기 기능에 대한 개선 사항이 포함되어 있습니다. 이 릴리즈에는 추가 내보내기 옵션인 3D PDF(pdf)를 제공합니다.
내보낸 3D PDF에는 모델, 결합 상태 및 어셈블리 레벨 PMI가 포함됩니다. 내보내기 시 시스템은 모델을 부품 또는 어셈블리용 3D PDF 템플릿과 자동으로 연관시킵니다. 이러한 템플릿에는 다음이 포함됩니다.
• PDF 문서에서 모델을 회전, 팬, 확대/축소 및 탐색할 수 있는 3D 보기 창. 여기에는 해당 결합 상태와 연관된 PMI가 포함됩니다. 또한 일러스트레이션(Illustrated), 솔리드(Solid), 투명(Transparent), 모서리가 있는 솔리드(Solid with Edges) 등 다양한 보기 유형(View Styles) 중에서 선택할 수 있습니다.
• 3D 보기 창과 교차 강조표시되는 부품 목록
• 3D PDF 소비자가 확인하고자 하는 결합 상태를 빠르게 전환·선택할 수 있는 보기 축소판
• 작성자 이름, 파일 이름, 날짜 등의 모델 정보
• 승인자 또는 검토자 이름과 서명 영역의 동적 편집 기능. 이러한 요소들은 3D PDF 동적 영역의 소비자가 편집하고 저장할 수 있습니다. 3D PDF를 사용하는 다운스트림 소비자도 메모를 편집하고 저장할 수 있습니다.
• 회사 로고를 포함할 수 있는 사용자 정의 옵션

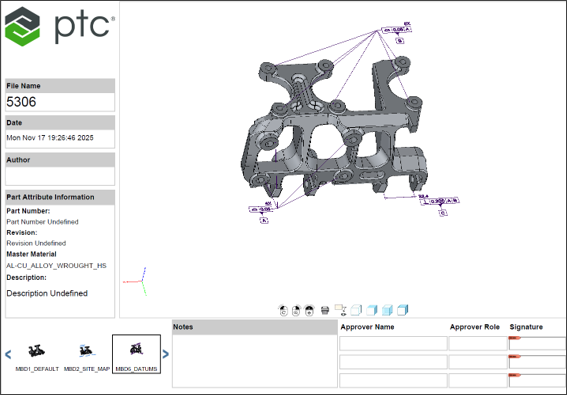

부품을 3D PDF로 내보내기

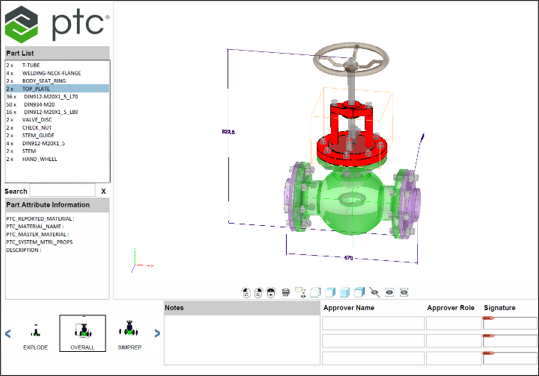

어셈블리를 3D PDF로 내보내기
이점
이 개선된 기능을 통해 MBD 데이터를 볼 수 있는 PDF 뷰어만 보유한 다운스트림 고객과 3D 정보를 공유할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | 의 일부 기능 영역은 현재 3D PDF에서 지원되지 않습니다. 다음이 포함됩니다. • 화면에 플랫한 메모 • 주석 평면의 테이블 • 구멍 메모 • 어셈블리의 부품 수준 주석 • 포함된 컴포넌트 및 분리 불가능 컴포넌트 • 유연 모델링 피쳐 • 텍스쳐 모양새 |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
