Creo Ansys Simulation에서 과도 구조 검토
Creo+
사용자 인터페이스 위치: 활성 구조 검토의 경우 > > 를 선택합니다.
동영상
설명
이제 Creo Ansys Simulation에서 과도 구조 분석을 실행하여 시간 변동 하중이 적용될 때 구조의 동적 응답을 검토할 수 있습니다. 테이블 함수를 사용하여 과도 검토에 대한 하중을 시간 함수로 정의하고 이 하중이 모델의 결과 변위, 변형, 응력 및 변형률에 미치는 영향을 검토할 수 있습니다. 제약 조건은 시간 함수로 정의할 수도 있습니다.
다음과 같은 추가 시뮬레이션 설정 옵션을 사용할 수 있습니다.
• 초기 속도
• 댐핑
• 단계 기간
• 시간 기반 하위 단계 분할

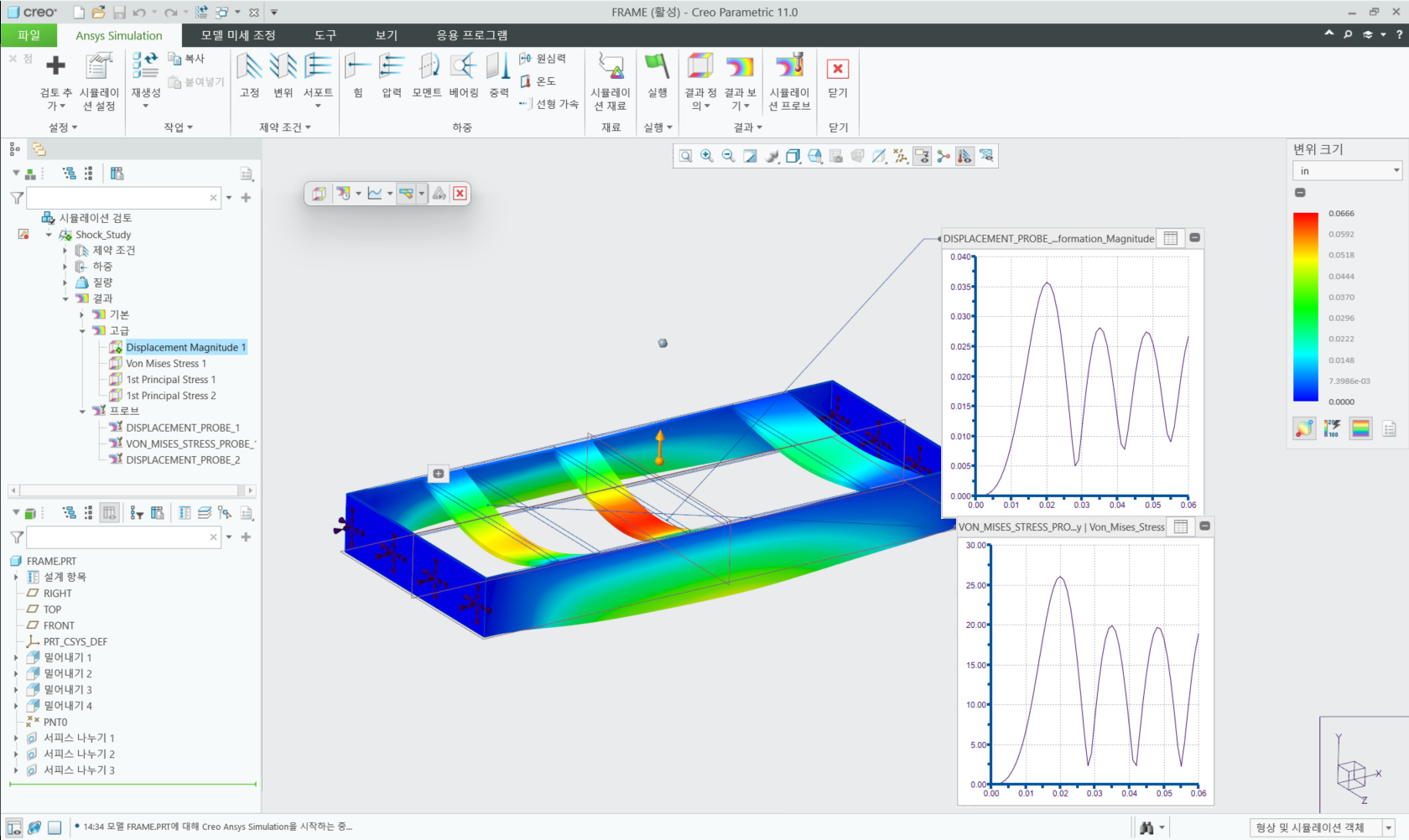

모든 등고선도와 프로브에 대해 시간 경과에 따른 결과 그래프를 확인할 수 있습니다.
이점
이 개선된 기능의 이점은 다음과 같습니다.
• 시간 기록 하중에서 동적 응답을 결정합니다.
• 과도 구조 검토를 사용하여 모델의 구조적 무결성, 고유 주파수 및 진동 모드를 예측할 수 있습니다.
• 다중 스텝, 시간 종속 구조 시뮬레이션을 정의하고 실행할 수 있습니다.
추가 정보
팁: | 없음 |
제한 사항: | • 시간 변동 하중 함수를 정의할 때 테이블 함수만 사용할 수 있습니다. 수식 또는 기호 기반(표현식) 함수는 사용할 수 없습니다. 해결책으로 Excel에서 수식을 사용하여 테이블을 생성한 다음 날짜를 테이블 함수로 가져올 수 있습니다. • 과도 구조 검토의 기본 결과에는 마지막 시간 값(정적)에 대한 수량 값이 표시됩니다. • 변형 결과를 사용할 수 없으므로 과도 구조 분석에 결과 애니메이션을 사용할 수 없습니다. 이 기능은 이후 릴리즈에서 제공될 예정입니다. • 과도 구조 검토는 상당한 컴퓨팅 리소스를 사용하므로 실행하는 데 시간이 오래 걸립니다. 시간 경과에 따른 결과 그래프를 표시하는 데도 시간이 오래 걸립니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
