Creo Simulation Live의 복합 열전달 검토
Creo+
사용자 인터페이스 위치: 유체 시뮬레이션 검토의 경우, 라이브 시뮬레이션(Live Simulation) 탭에 있는 검토(Study) 그룹의 오버플로우 메뉴에서 복합 열전달(Conjugate Heat Transfer) 확인란을 선택합니다. > >
동영상
설명

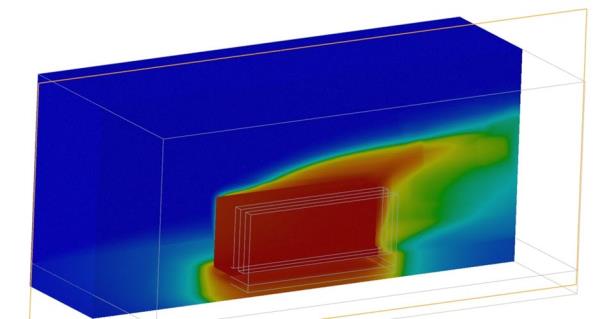

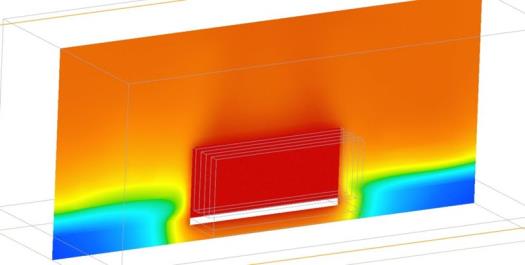

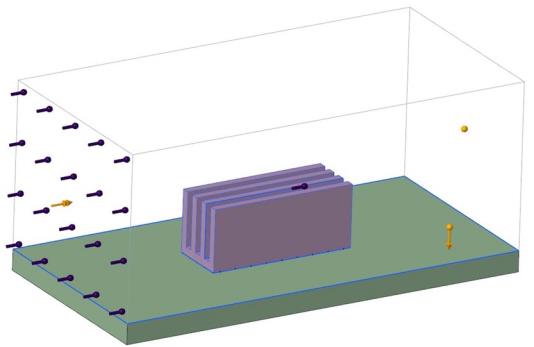

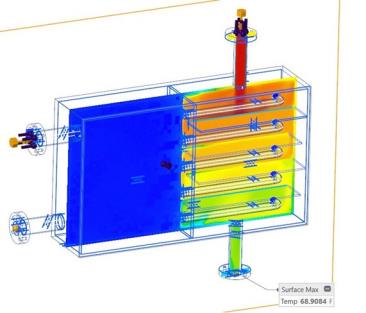

이 개선된 기능으로 내부 검토와 외부 검토 모두에 대해 솔리드와 유체 간의 열 전달을 시뮬레이션할 수 있습니다. 복합 열전달은 강제 흐름 또는 주변 유체 바디로 열이 손실되는 자연 대류 상황을 사용하여 시뮬레이션할 수 있습니다. 단일 검토에는 여러 유체 유형이 있을 수 있습니다. 다중 유체 도메인은 솔리드 벽으로 구분되어야 합니다.
  |
  |
다음과 같이 개선된 접촉 제어가 구현되었습니다.
• 자동 접촉 감지에는 솔리드-유체 연결이 포함됩니다.

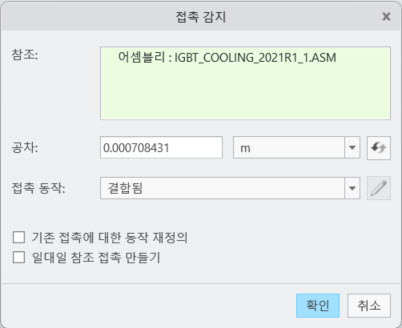

• 솔리드와 유체 간의 접촉 감지를 위한 새로운 'FSI'(유체-구조 상호 작용) 공차 옵션이 있습니다.
이점
• 복잡한 검토를 해결하는 데 놀라운 속도를 제공합니다.
• 솔리드와 유체 흐름이 결합된 열 전달을 정확하게 예측합니다.
• CHT 결과로부터 설계를 최적화합니다.
추가 정보
팁: | 없음 |
제한 사항: | 외부 유체 도메인은 솔리드 도메인이어야 합니다. Creo의 퀼트 기반 인클로저 볼륨 피쳐를 사용하여 복합 열전달 검토에 대한 외부 유체 도메인을 생성할 수 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
