라미네이트 트리의 그룹화 지원

라미네이트 트리의 그룹화 지원

Creo+

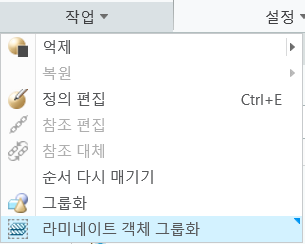

사용자 인터페이스 위치: 복합소재 환경에서 작업(Operations)을 클릭합니다.

설명

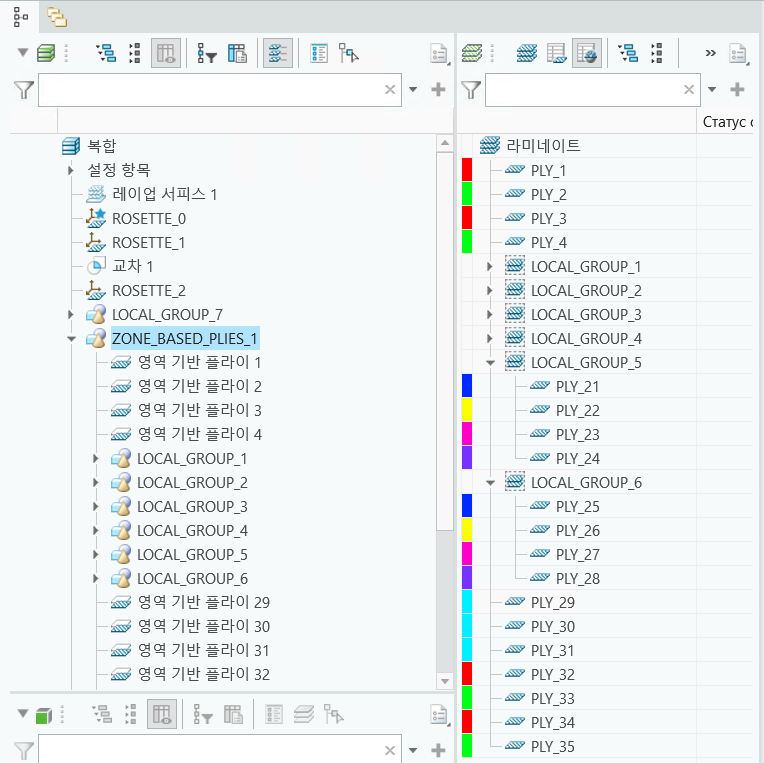

이제 복합소재 트리에서 피쳐가 그룹화되면 관련 라미네이트 객체도 라미네이트 트리에서 그룹화됩니다.

라미네이트 객체를 수동으로 그룹 해제 및 재그룹화할 수도 있습니다.

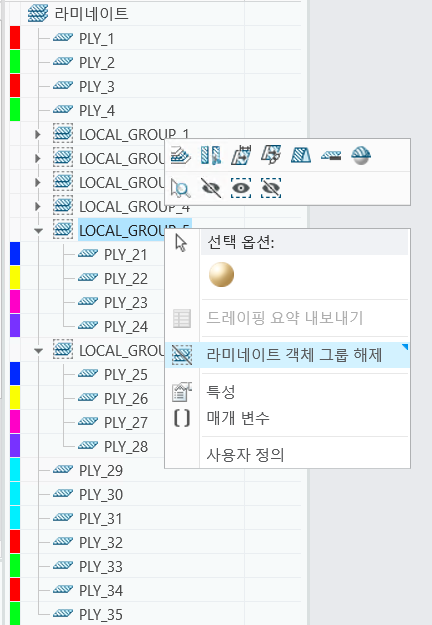

라미네이트 객체를 그룹 해제하려면 다음 중 하나를 수행하십시오.

• 라미네이트 트리에서 그룹을 마우스 오른쪽 버튼으로 클릭한 다음 바로 가기 메뉴에서

라미네이트 객체 그룹 해제(Ungroup Laminate Objects)를 선택합니다.

• 복합소재 트리에서 해당 그룹을 마우스 오른쪽 버튼으로 클릭한 다음 바로 가기 메뉴에서

라미네이트 객체 그룹 해제(Ungroup Laminate Objects)를 선택합니다.

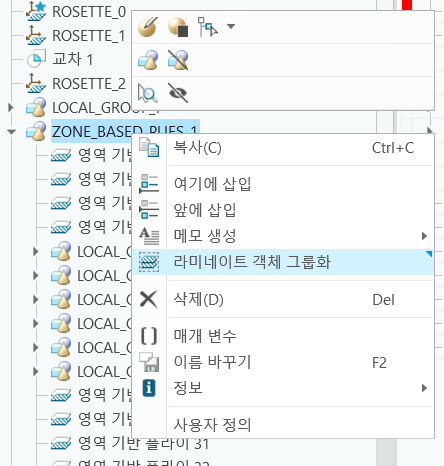

라미네이트 객체를 재그룹화하려면 다음을 수행하십시오.

1. 복합소재 트리에서 라미네이트 객체를 생성한 피쳐가 하나 이상 포함된 그룹을 마우스 오른쪽 버튼으로 클릭합니다.

2. 바로 가기 메뉴에서

라미네이트 객체 그룹화(Group Laminate Objects)에서 선택합니다.

스플라이스 또는 드레이핑 시뮬레이션과 같은 작업을 수행할 때 그룹을 선택하여 그룹에 있는 모든 라미네이트 객체를 한 번에 선택할 수 있습니다. 이렇게 하면 각 라미네이트 객체를 개별적으로 선택할 필요가 없습니다.

라미네이트 트리 필터(Laminate Tree Filters) 대화 상자에서

그룹 헤더(Group Headers) 확인란을 선택하거나 선택 취소하여 라미네이트 트리에서 그룹 헤더 표시를 제어할 수 있습니다.

이점

이 개선된 기능은 생산성과 사용자 경험을 높여줍니다. 라미네이트 트리에서 그룹화하면 선택이 간소화되고 모델이 더 명확하고 체계적으로 정리됩니다.
