동적 드레이핑 매개 변수
Creo+
사용자 인터페이스 위치: 복합소재 설계 환경에서
드레이핑 시뮬레이션(Draping Simulation)을 클릭합니다.
드레이핑 시뮬레이션(Draping Simulation)을 클릭합니다.동영상
설명
이제 드레이프된 플라이 및 코어를 변경하면 드레이핑 매개 변수가 자동으로 업데이트됩니다.
• 드레이프된 플라이 또는 코어의 크기를 변경하면 시드 포인트(Seed point)의 위치와 단계 길이(Step length) 값이 자동으로 다시 계산됩니다.
• 드레이프된 플라이의 재료를 변경하거나 해당 재료의 구성 섬유 적층각을 편집하면 드레이핑 각도 오프셋(Draping angle offset) 값이 자동으로 다시 계산됩니다.

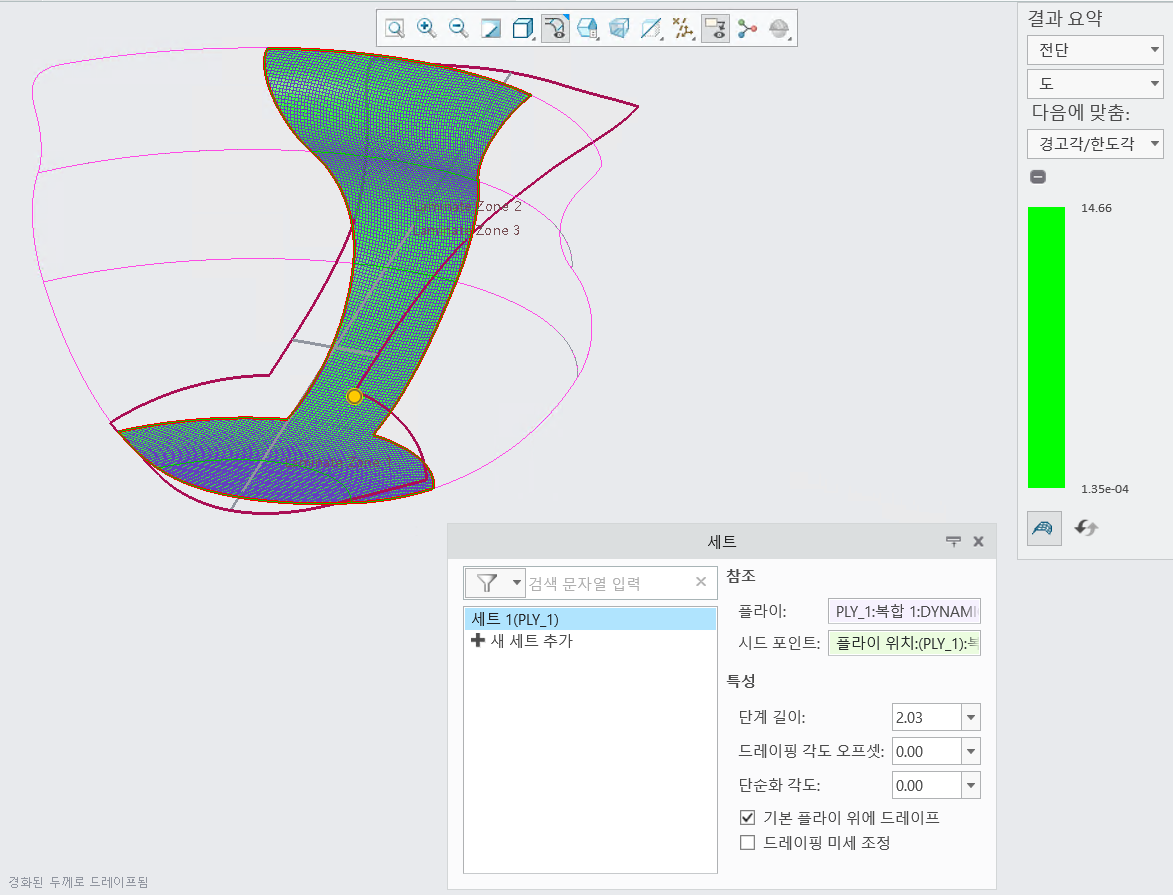

플라이 크기 및 플라이 재료를 업데이트하기 전의 드레이핑 매개 변수 값은 다음 이미지에 표시된 것과 같습니다.

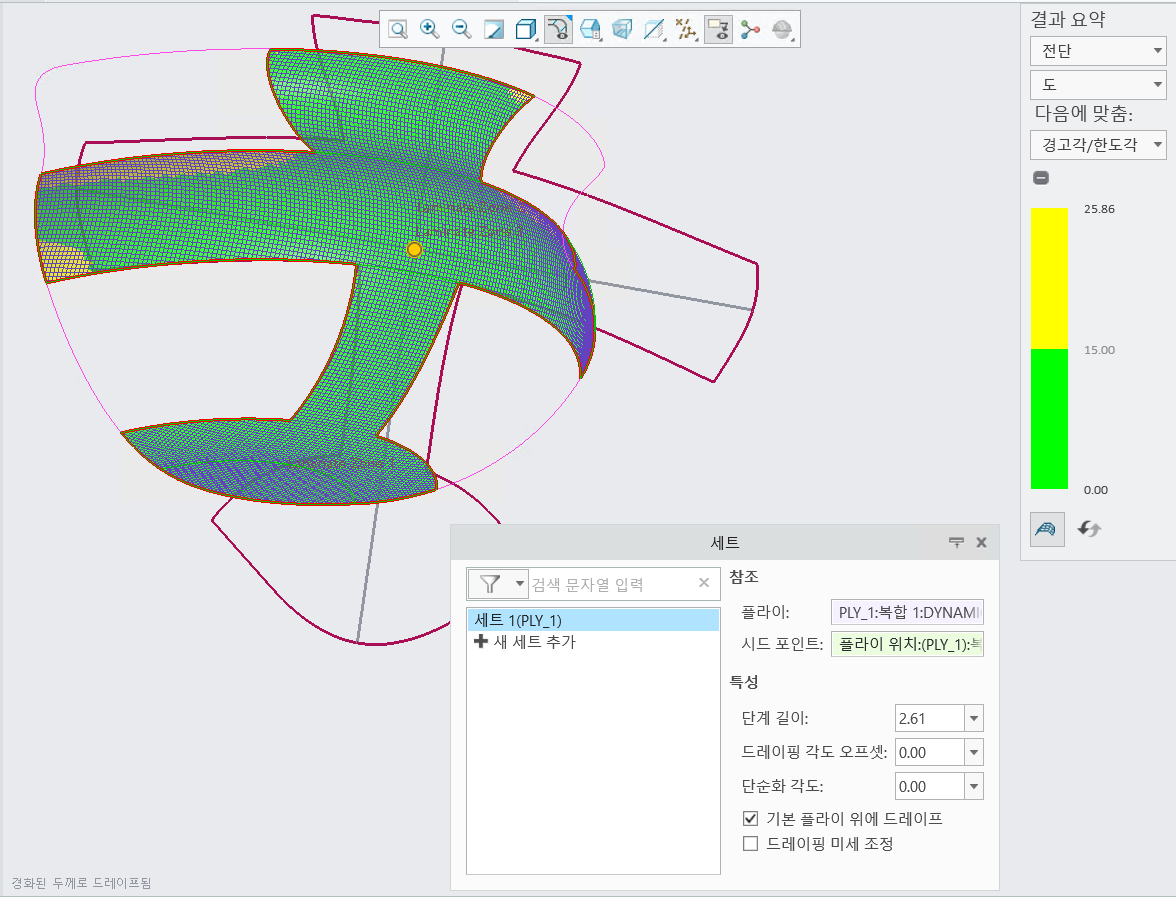

플라이 크기 및 플라이 재료를 업데이트하기 후의 드레이핑 매개 변수를 다시 계산한 값은 다음 이미지에 표시된 것과 같습니다.
시드 포인트의 위치를 수동으로 설정하거나 단계 길이 및 드레이핑 각도 오프셋에 사용자 정의 값을 사용하면 기본값으로 재설정할 때까지 값이 변경되지 않습니다.
이점
이 개선된 기능은 새 시드 포인트 위치, 새 단계 길이 및 새 드레이핑 각도 오프셋을 자동으로 다시 계산하고 업데이트하여 생산성을 향상시킵니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
