코어 샘플

코어 샘플

Creo+

사용자 인터페이스 위치: 복합 설계 환경에서

코어 샘플(Core Sample)을 클릭합니다.

동영상

설명

이제

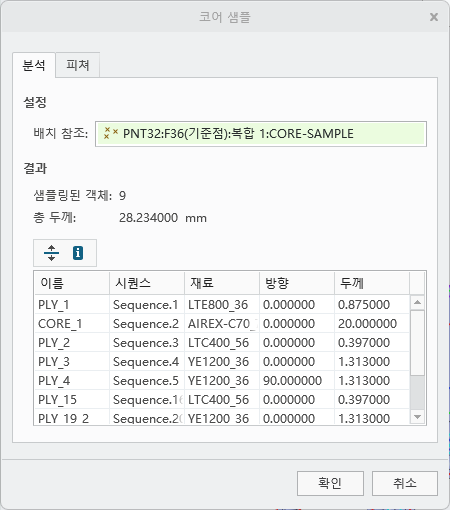

코어 샘플(Core Sample) 명령을 사용하여 라미네이트를 분석하고 선택한 기준점 위치에서 로컬 라미네이트 객체 목록을 가져올 수 있습니다.

코어 샘플 피쳐를 생성할 때 로컬 라미네이트 객체의 목록 외에도 총 샘플링된 두께와 샘플링된 라미네이트 객체의 수를 보고하는 두 개의 매개 변수가 제공됩니다.

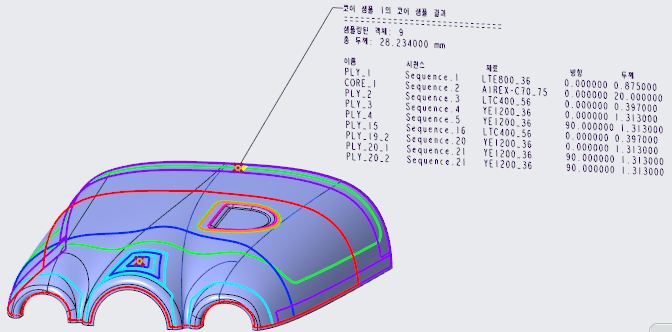

코어 샘플 피쳐가 있는 메모를 생성하여 로컬 라미네이트 객체의 목록을 그래픽 창과 플라이북 드로잉에 표시할 수도 있습니다.

Thickness 매개 변수를 사용하여 사용자 정의 분석(UDA)을 실행하고 레이업 서피스에 라미네이트 두께에 대한 색상 도표를 표시할 수 있습니다.

이점

이 개선된 기능을 통해 복합 설계를 보다 잘 파악할 수 있으며 플라이북 드로잉에 대한 명확성을 높일 수 있습니다.
