피쳐 이름으로 참조 지정 전파
Creo+
사용자 인터페이스 위치:
1. 케이블링 응용 프로그램에서 > 을 클릭합니다. 자동 지정자(Auto Designator) 대화 상자가 열립니다.

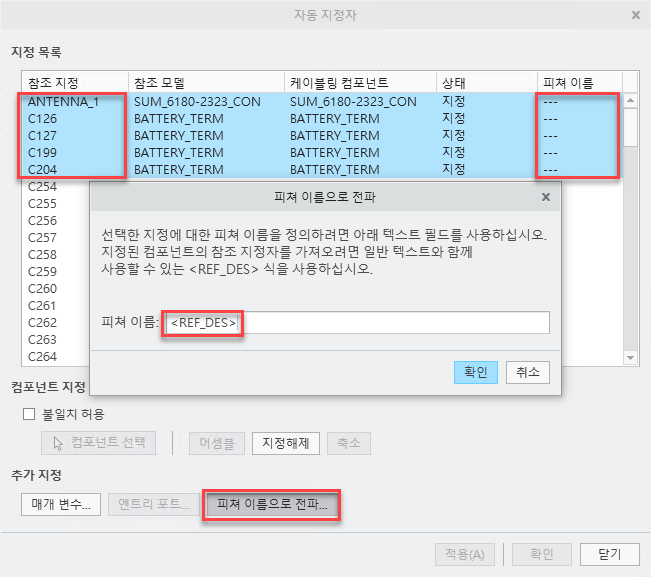

2. 참조 지정을 선택하고 피쳐 이름으로 전파(Propagate to Feature Name)를 클릭합니다. 피쳐 이름으로 전파(Propagate to Feature Name) 대화 상자가 열립니다.
 |
여러 참조 지정을 선택하려면 표준 CTRL 및 SHIFT 수정자 키를 사용하거나 CTRL+A를 눌러 전체 목록을 선택합니다.
|
동영상
설명
이제 피쳐 이름으로 전파(Propagate to Feature Name) 대화 상자의 <REF_DES> 표현식을 사용하여 선택한 참조 지정을 피쳐 이름으로 자동 전파할 수 있습니다. 피쳐 이름은 부품 목록 보고서를 관리할 때 Windchill의 wtParts 및 MPMLink의 하위 항목에 연관됩니다. <REF_DES> 표현식은 다른 텍스트 문자열과 함께 사용할 수 있습니다. 표현식을 삭제하고 피쳐 이름 텍스트 필드를 비워 두어 선택한 컴포넌트의 피쳐 이름을 제거할 수도 있습니다.
이점
이 개선된 기능을 통해 Windchill 및 MPMLink에서 다운스트림으로 사용할 지정된 컴포넌트에 대한 피쳐 이름을 수동으로 지정하는 작업을 줄여 시간을 절약할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
