部品を加工する際に、スピンドルの位置から直接見えない領域の材料を除去するのは困難な場合があります。アンダーカット領域では T 形スロットカッターなどの特別な工具が必要になることがあり、効果的に材料に達して除去するには問題が生じる可能性があります。

これまで、Creo NC には、自動ガウジ回避を含むアンダーカット処理に特化した加工ストラテジーがありませんでした。この機能強化により、アンダーカットを処理するために設計された新しい自動の 3 軸 HSM ツールパスが提供されています。このツールパスで手動テクニックが不要になるため、自動化も実現します。

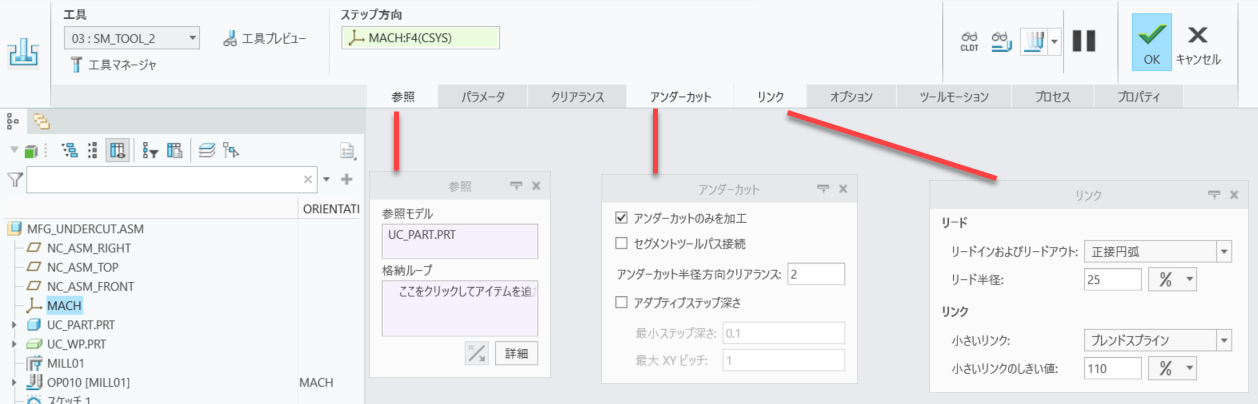

新しいツールパスでは、アンダーカット領域を加工する際に安全なアプローチと終了を可能にする「アンダーカット半径方向クリアランス」(Undercut radial clearance) オプションが提供されます。

「アンダーカット半径方向クリアランス」(Undercut radial clearance) の値がゼロ以外に設定されている場合:

「アンダーカット半径方向クリアランス」(Undercut radial clearance) の値がゼロに設定されている場合:

新しいツールパスでは、ツールシャフトと参照ジオメトリの間の干渉を避けるため、「シャフトクリアランス」(SHAFT_CLEARANCE) パラメータもサポートされています。

「シャフトクリアランス」(SHAFT_CLEARANCE) の値がゼロより大きい値に設定されている場合:

「シャフトクリアランス」(SHAFT_CLEARANCE) の値がゼロに設定されている場合:

この機能強化では次のような利点が得られます。
