Creo Simulate - 複合材の結果の表示
Creo+
ユーザーインタフェースの場所: 以下を行います。
1. Creo Simulate で合成構造に対して解析を作成して実行したあとに、「結果表示ウィンドウの定義」(Result Window Definition) ダイアログボックスを開きます。

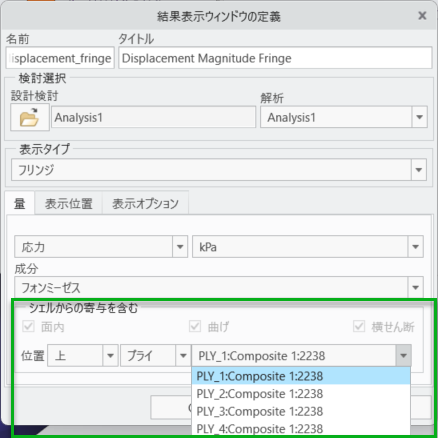

2. 「シェルからの寄与を含む」(Include contributions from shells) で、次の図に示すように「プライ」(of ply) を選択します。
複合材フィーチャーの積層オブジェクトが横のボックスに表示されます。
3. リストから積層オブジェクトを選択します。
4. 「OK」をクリックして、積層オブジェクト全体の解析結果を表示します。
説明
Creo Simulate で積層オブジェクト全体のシミュレーション応力結果を表示できるようになったため、それに焦点を当てて解析をより明確に理解できます。
利点
この機能強化により、プライごとに解析結果を表示して、複合材設計の解析結果をより簡単に理解できるようになったため、生産性が向上します。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
