広帯域音源モデルシミュレーション練習 2 - 境界条件の作成
1. 「ドメイン」(Domains) で、PROPELLER_Body_1 を右クリックし、
「境界条件を追加」(Add Boundary Condition) を選択します。「サーフェスセット」(Surface Sets) ダイアログボックスが開きます。
「境界条件を追加」(Add Boundary Condition) を選択します。「サーフェスセット」(Surface Sets) ダイアログボックスが開きます。2. 次の図に示すように propeller_side1 を選択します。

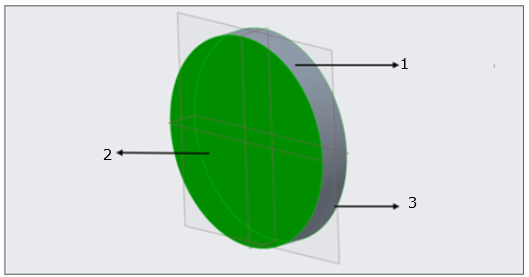

図 9. 境界サーフェス
1. propeller_top
2. propeller_side1
3. propeller_side2
3. 「OK」をクリックします。「一般境界」(General Boundaries) に、新しいエンティティ BC_00001 が作成されます。
4. 「ドメイン」(Domains) で、PROPELLER_Body_1 を右クリックして 「境界条件を追加」(Add Boundary Condition) を選択します。「サーフェスセット」(Surface Sets) ダイアログボックスが開きます。
「境界条件を追加」(Add Boundary Condition) を選択します。「サーフェスセット」(Surface Sets) ダイアログボックスが開きます。6. 「OK」をクリックします。「一般境界」(General Boundaries) に、新しいエンティティ BC_00002 が作成されます。
7. 「ドメイン」(Domains) で、PROPELLER_Body_1 を右クリックして 「境界条件を追加」(Add Boundary Condition) を選択します。「サーフェスセット」(Surface Sets) ダイアログボックスが開きます。
「境界条件を追加」(Add Boundary Condition) を選択します。「サーフェスセット」(Surface Sets) ダイアログボックスが開きます。9. 「OK」をクリックします。「一般境界」(General Boundaries) に、新しいエンティティ BC_00003 が作成されます。
10. 以下の境界条件を右クリックして名前を変更します。
◦ BC_00001 を propeller_side1 に
◦ BC_00002 を propeller_side2 に
◦ BC_00003 を propeller_top に
